前言

本文将介绍使用tensorflow2.3训练手写数字的模型并量化为TFlite后，将其部署到openMV或者openart mini上面运行，本文抛砖引玉，大家可以用自己的数据集训练其他分类模型并量化部署到机器上。

一、环境介绍

软件环境：

tensorflow2.3版本

openMV IDE

硬件介绍：

openMV4 H7 PLUS/或者openART mini（训练好后的模型普通的H7非PLUS版本好像也可以跑，但是输出的数据很奇怪，数据没有归一化而且非常奇怪，openART mini就是逐飞科技的那款摄像头，熟悉全国大学生智能车比赛（视觉组）的小伙伴应该知道这个摄像头）

有关tensorflow的解释此处不多做介绍，作者也是在校大学生，对tensorflow也只能算是一个小白的水平(手动狗头.jpg)

作者使用的是这一款openART

二、模型训练

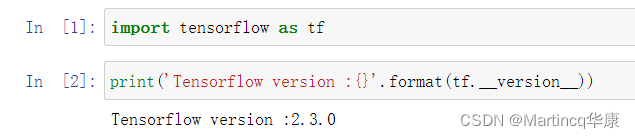

在此假设你已经安装好了tensorflow2.3版本，如果有不会的小伙伴可以在CSDN上查看教程 机器视觉系列（02）---TensorFlow2.3 + win10 + GPU安装_美摄科技-CSDN博客

废话不多说，直接上代码：

原始代码：

这个代码其实也是我从网上down来的，亲测可用！！！如果你正常运行的话应该会得到下面的结果：

笔者使用的是jupyter_notebook训练的模型，上述代码运行后会在notebook的根目录下生成这个tflite模型文件

这个模型是可以直接上机器上面跑起来的，会部署的同学可以移步到文章最后，这里先介绍一下代码内容，有能力优化的同学可以自行优化。

代码介绍：

导入环境依赖包：

下载数据集：

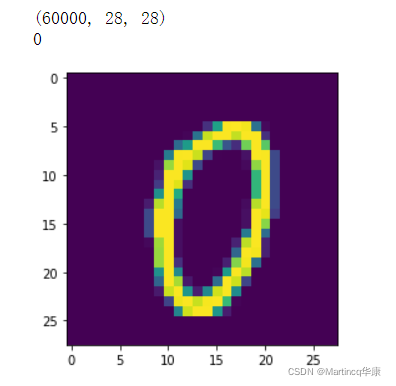

这个数据集是Google的mnist手写数字数据集，由0~10的数字组成，大约有六万张图片，上面的代码运行后会得到以下的结果：

设置训练集和测试集：

模型搭建：

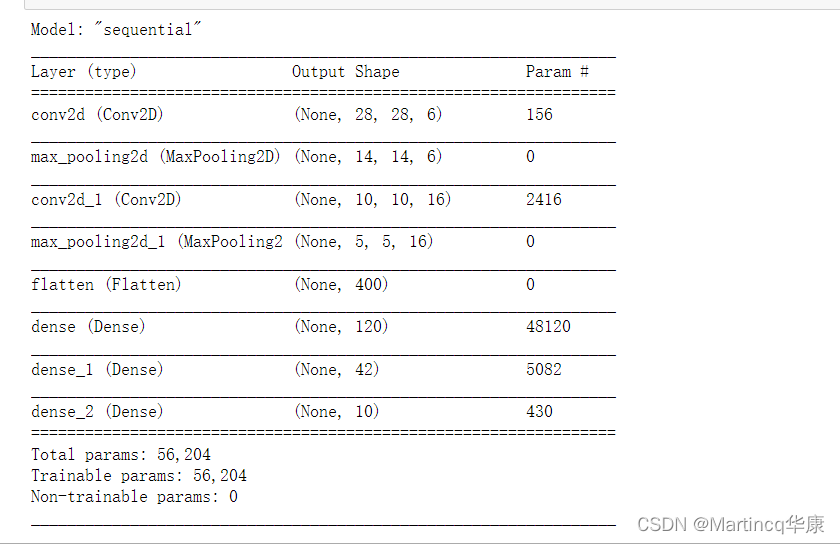

这个模型非常简单是lenet5数字识别模型，大家可以自行优化，模型结构长这个样子

模型训练：

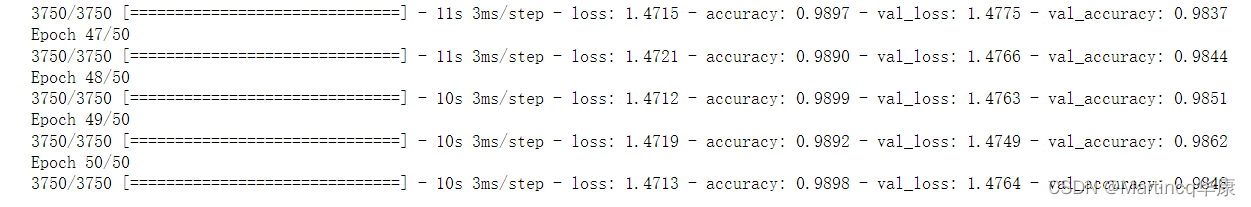

开始模型训练，这里我设置的是50轮训练次数，实际上10多次的时候模型已经达到稳定状态了。训练结束后会得到这样的结果：

训练过程可视化：

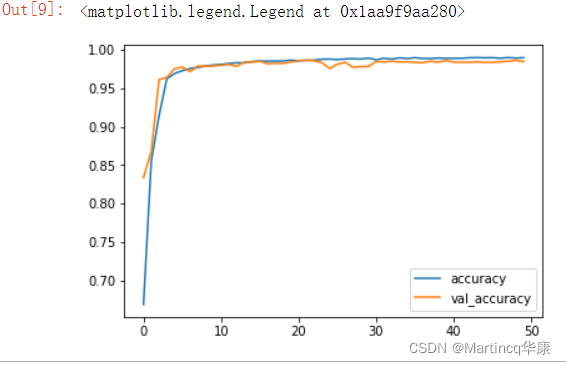

这是作者的训练结果：

可以看到这个模型收敛速度挺快的

模型测试与保存:

这里保存的是keras模型，可以把h5模型量化为nn模型，同样也可以部署在openMV上，不过nn模型的话得用逐飞科技的seekfree_nncu_tool_master可以参考这篇文章：第十六届全国大学生智能车| AI视觉组新手入门教程_TSINGHUAJOKING-CSDN博客_ai视觉组 https://blog.csdn.net/zhuoqingjoking97298/article/details/115335260?ops_request_misc=&request_id=&biz_id=102&utm_term=seekfree_nncu_tool_master&utm_medium=distribute.pc_search_result.none-task-blog-2~all~sobaiduweb~default-0-115335260.first_rank_v2_pc_rank_v29&spm=1018.2226.3001.4187。下面是这段代码运行后的结果，可以看到测试结果准确度还是挺高的：

保存为PB模型

pb模型为tensorflow保存的标准模型，没有损失任何精度

模型量化：

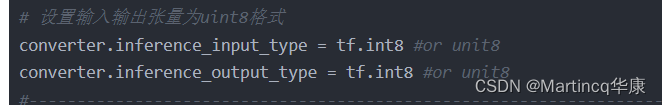

在这里讲一个小插曲，我之前将模型量化的时候用的官方的代码结果量化成了uint8模型，结果放到openMV上死！活！跑！不！通！一直报错：OSError: C:/Users/nxf48054/Desktop/share/tensorflow/tensorflow/lite/micro/kernels/quantize.cc:67 input->type == kTfLiteFloat32 || input->type == kTfLiteInt16 || input->type == kTfLi was not true.
Node QUANTIZE (number 0f) failed to prepare with status 1
AllocateTensors() failed!

后来我在openMV的官方论坛上查了一两天才发现原来openMV只能跑int8模型······焯！！！！！

模型结束

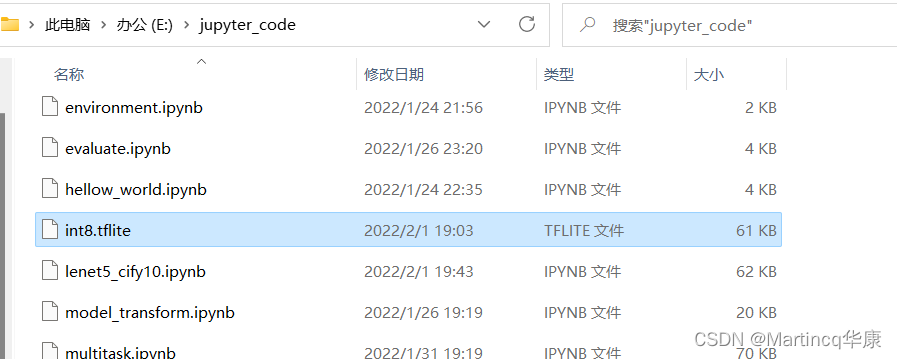

不出意外的话你将会在jupyternotebook根目录上得到这个模型：

找到这个模型的路径，我的模型是放在了E盘下面：

剩下的事情就简单了

将tflite模型部署到openMV上

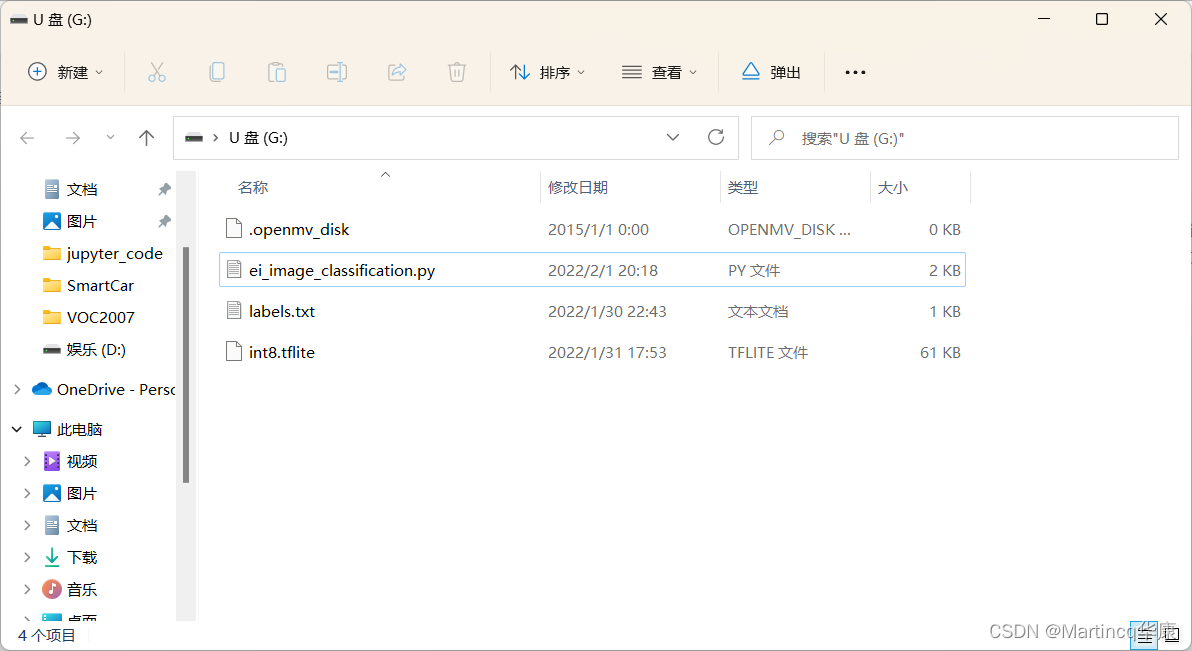

将模型拷贝到sd卡上

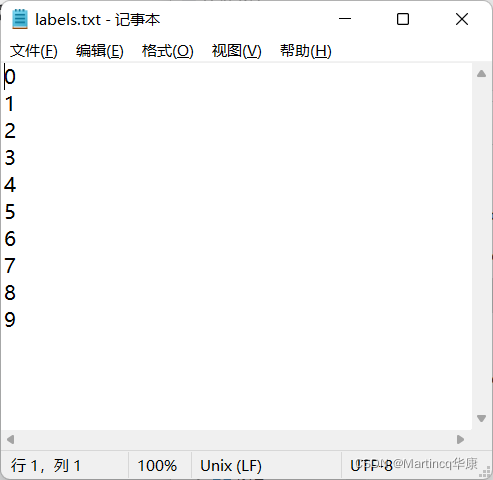

这里还需要标签文件和micropython的代码，标签文件就是个txt文档，打开就是这样：

另外一个openMV的运行代码是我直接拿 Edge Impulse 训练出来的模型代码改的。

话不多说，直接上代码：

这里我改了一点标签路径：

如果是用OpenMV4 H7 plus的话可以把标签路径"sd/labels.txt"里的“sd/”给去掉，但是如果要在OpenART mini上运行的话得加上sd/

实机测试

可以看出模型运行效果还不错，识别的还挺准的，速度的话每秒也能跑到18帧。
