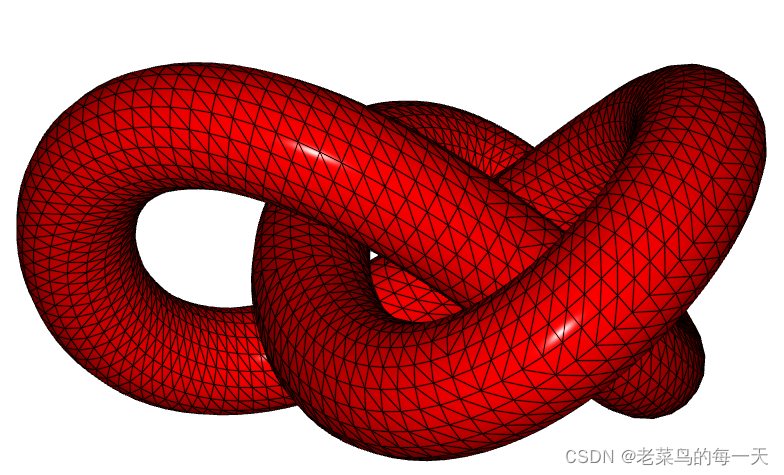

Wireframe 效果

该程序，实现了一种单通道线框渲染方法,用自己的着色器来实现渲染。

代码阅读

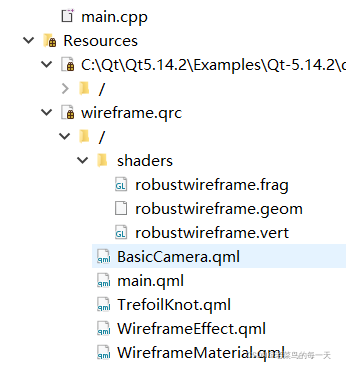

代码结构

main.qml

WireframeMaterial.qml//

WireframeEffect.qml

TrefoilKnot.qml

BasicCamera.qml

二、涉及组件学习

FirstPersonCameraController

允许从第一人称视角控制场景摄影机。

Properties
acceleration: real
camera: Camera
deceleration: real
linearSpeed: real
lookSpeed: real

控制：

输入	行为
鼠标左键	按下鼠标左键时，鼠标沿x轴移动会平移相机，沿y轴移动会使相机倾斜。
Shift 键	按下时激活精细运动控制。使鼠标的平移和倾斜不那么敏感。
方向键	相对于“摄影机”视口水平移动摄影机
上下翻页键	相对于摄影机视口垂直移动摄影机。

Material

Material提供了一种实体渲染的方法。任何aspect都可以定义自己的Material子类型，以便Material可以用来描述视觉元素；例如，声音在元素上的反射方式、表面温度等等。
Material本身没有任何作用。只有在引用Effect 节点时，Material才会变得有用。
在实践中，一个Effect经常被多个材质组件引用。这样只创建一次effect、techniques、passes和shaders，可以同时被多个实例指定材质。
Material上定义的参数将被TechniqueFilter或RenderPassFilter中定义的参数（同名）覆盖。

Properties
effect:Effect
parameters: list //参数列表

Effect

Effect 结合了使用的一组techniques 和parameters ，以生成材质的渲染效果。
如果可能，效果实例应在多个Material实例之间共享。
Effect上定义的参数由材Material、TechniqueFilter、RenderPassFilter中定义的QParameter（同名）覆盖。

注意：不能禁用Effect。

Properties
parameters: list
techniques: list

Technique

Technique指定一组RenderPass对象、FilterKey对象、Parameter对象和GraphicsAPI过滤器，它们共同定义了渲染用那种opengl 技术。因为OpenGL有多个版本，分OpenGL和OpenGL ES，还分core profile和compatibility profile，这样使得种种技术变得十分繁杂。所以Qt 3D提出了Technique这个概念。通过指定api、profile以及majorVersion和minorVersion版本，来使用我们需要的OpenGL API。
TechniqueFilter使用过滤键在帧图的特定部分选择特定Technique。如果在Technique和RenderPass中指定了两个同名的参数实例，则Technique中的参数实例将覆盖RenderPass中使用的参数实例。

当opengl存在多个版本时，创建多个Technique节点非常有用，每个节点都设置了GraphicsAPI过滤器，以匹配其中一个目标版本。在运行时，Qt3D渲染器将根据支持的图形API版本和（如果指定）满足帧图中给定TechniqueFilter的FilterKey节点选择最合适的技术。

注意：当使用OpenGL作为图形API进行渲染时，Qt3D依赖运行时QSurfaceFormat:：defaultFormat（）返回的QSurfaceFormat来决定可用的最合适的GL版本。如果需要自定义QSurfaceFormat，请不要忘记使用QSurfaceFormat:：setDefaultFormat（）。在视图上设置QSurfaceFormat可能对Qt3D相关渲染没有影响。

Properties
filterKeys: list
graphicsApiFilter: GraphicsApiFilter
parameters: list
renderPasses: list

RenderPass

RenderPass指定该Technique使用的单个渲染过程（着色器程序执行的实例）。渲染过程由一个着色器程序和一个FilterKey对象列表、一个RenderState对象列表和一个Parameter对象列表组成。

Properties
filterKeys: list
parameters: list
renderStates: list
shaderProgram: ShaderProgram

Parameter

Parameter可以由RenderPass、Technique、Effect、Material、TechniqueFilter、RenderPassFilter引用。在运行时，根据为渲染的给定步骤选择的着色器，如果着色器包含名称与参数名称匹配的uniform ，则参数中包含的值将被引用。

三、总结

该demo，trefoilKnot（Entity）从模型中加载，然后自定实现Material渲染Entity。QMl 实现了与 顶点着色器、片段着色器，几何着色器的交互。本章需要深度理解。
