电压调节器
电压调节器往往在电子设备中找到,自动调整输出电压。一群博客在其一生中首次参与这个项目, 提出专利申请, 名为“有正式限制级的票务调节器线路”。微软揭开了一个电压调节器 可用于混杂的现实头部显示器 比如HoloLens具体来说，据说专利包括一个放大类。和电压调节器电路连接到放大器输出的限值水平。
其中，放大镜是作为直接电流电压设置的,有输出电压和参考电压的反馈。目前设定的限值设定以静态模式和超载模式运作。对于静态模式，当前限值水平设定为缓冲水平。创建封闭反馈循环,以加强水平输入对于过载模式，设定当前限制级别, 使输出当前夹成为给定当前点的当前源 。超载模式可以通过大于电压调节器电路所选阈值的输出电流激活。作为一个示例，电压调节器电路的输出节点被缩短到地面可以触发过载模式。当目前触发模式操作超负荷的情况解除时,电压调节器电路将恢复正常运转。目前的限制等级定为静态。
为了承认微软的创造例如,在芯片中,可以达到目前的限值水平。不需要外部电气部件或数字信号处理。有许多证据表明,情况并非如此,与数字信号处理区块的安排相反,数字信号处理区块依靠集成电路确定当前超负荷的情况。这种安排使得能够更快地发现目前电压调节器电路在目前限值水平上目前超载的问题。您也可以更快地将电压调整器电路恢复到正常静态运行状态。另外，由于晶体管级装置达到目前的限值水平,因此,电压调节器电路的物理区域可能低于使用不同电气部件的电压调节器电路的物理区域。

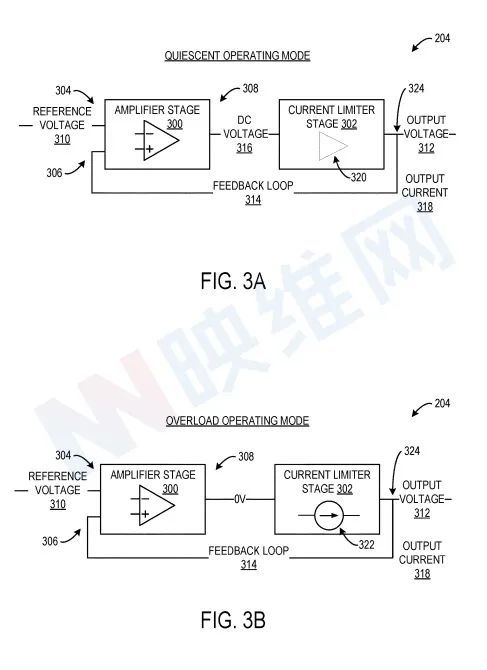

图3A和图3B描述了电压调节电路的系统框架。电压调节器电路放大300,目前限量为302。300级放大镜由304个负输入、306个主动输入和308个输出组成。负输入 304 设定接收 参考电压 310 。在一个示例中，参考电压设定为电压调节器电路204的直流电源电压。正在输入306个配置,以便通过反馈环314接收电压调节器电路204的312输出电压。300级放大镜被编程用于接收312输出电压的反馈,这些电压基于基线电压310和电压调节器电路204。在所示的示例中，300级放大镜设定为差分放大器模式。它扩大了312输出电压和310参考电压之间的反馈差异。300's DC 316压力的放大器 设置在310参考电压上
如图3A所示，对于静态工作模式，缓冲层320级被划为目前限值302级。并形成闭环314，在放大层306,将电压调节器电路204的312输出电压返回正输入300。在所示的示例中，设立缓冲阶段320,作为单位增益缓冲行动。
电压调节器电路204的阈值以当前输出318为基础,大于以当前输出318为基础的阈值。电压调节器电路204可编程为从静态操作向超载操作的过渡。电压调节器电路204的临界电流可以调整为任何合理值。在一个示例中，阈值海流可以根据300级放大值的功能性来选择。视操作情况而定,可以启动从静态操作向超载操作的开关。作为一个示例，在204个电压调节电路中,有一条短路对输出节点324作出反应。电压调节器电路204可在静态和额外工作模式操作之间过渡。
如图3B所示，对于过载操作模式，根据对放大300级的反馈,306当量的产出是门槛值当量的318倍。DC 316夹的零电压由300级放大器提供。当放大镜300级 目前的限值 302级 感应零电压在308,目前的302级限额用于从静态工作模式活动过渡到超负荷工作模式活动。在使用额外操作模式时目前的302级限值是目前的源322。电压调节器电路204的输出当前318夹也称为电流。目前的302级限值是目前的322个来源,可以将规定的电流调整到任何可接受的电流,以防止电压调节器发生电路204变坏。
另外，根据目前的输出阈值318小于电压调节器电路204,电压调节器电路204可设定为超载或静态模式。换句话说，当过载电流移除时，在静态阶段,电压调节器电路204可设计成自动恢复正常运转。
当超载状态降到300放大器的门槛以下作为清理,可以规定目前的302级限值。在静态工作模式下,电压调节器电路204自动返回功能状态。目前限值302级为缓冲层322级。缓冲区的322级形成封闭的负反馈环314。电压调节器电路204的312输出电压通过负反馈电路314返回放大器300级306的输入。

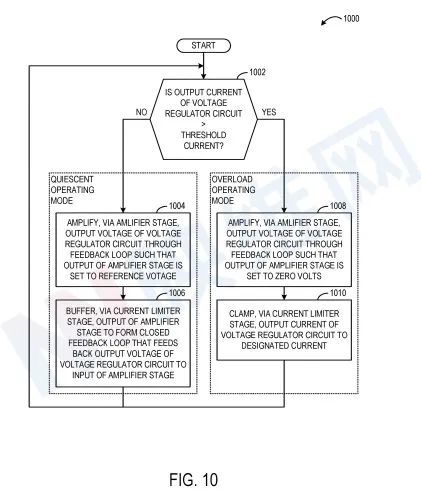

图10说明了运行100伏调控电路的演示技术。
在1002，电压调控器电路的放大度反映电压调控器电路的电流是否大于阈值电流。如果产出当前值超过阈值当前值,此外,电路调节器的电路负担过重。100法被1008法所取代。否则，电压调节器电路在静态状态下运行。方法100被方法1004所取代。
在1004，静态操作模式，通过反馈回路,放大度会放大电压调节器电路的输出电压。将放大器输出级别设置为引用电压。在1006，静态操作模式，当前极限级缓冲放大器输出值,以形成闭环反馈，然后把电压调整电路的输出电压 反馈到放大级输入中然后,方法100循环回溯到方法1002 重复方法100。在一个实施例中，目前的限制水平可能是反向的 。对放大级的投入作出消极反应。
在1008，过载操作模式，电压调节器电路的输出电压在放大器一级放大。将放大器水平的输出设置为零 。在1010，过载操作模式，在给定电流时,当前限值水平使用电压调节器电路输出电流夹。回到1002 重复进程100。
技术100可用于自动响应电压调节器电路正常的当前情况。此外,如果工作模式处于静态状态,闭路反馈用于创建产出电压,该电压以参考电压和电压调节器的输出电压为基础。另外，一种可执行方法100 自动响应电压调节器电路当前超载情况。并快速跟踪电压调节器电路的输出电流夹到指定的电流。一旦过载条件清除，在静态操作模式中,可执行方法100即刻恢复到正常状态。
微软公司认为,这种电压调节器电路的功能可能比电压调节器的功能更可靠,因为电压调节器缺乏自动限制流量的能力。
相关专利：
Microsoft Patent | Voltage regulator circuit with current limiter stage
https://patent.nweon.com/22714
美国专利和商标局于2020年9月提交了题为“当前限量阶段的Voltage Control route”的微软专利申请,并在该日之前公布。
