一. 关于ST-LINK
ST-LINK
ST 创建它作为一个同类项目。
STM8
、
STM32

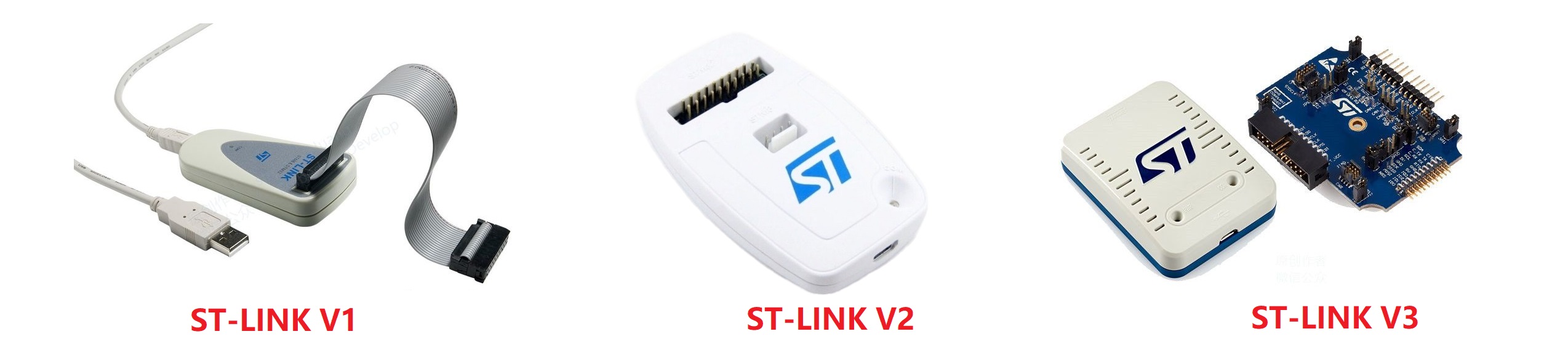

迄今已正式推出三代零碎机械硬件:
V1
、
V2
、
V3
。
ST-LINK V1这是旧版,官方网站表示它不再可用。 V1版很少在市场上看到,大部分被V2版本取代。
ST-LINK V2这是目前的主流版本,2011年发行的第一种V2产品,其通信率高于V1.V2的通信率,该产品有两个版本:ST-LINK V2和ST-LINK V2-1。
- ST-LINK V2 ：在不使用虚拟节点的情况下支持SSM32和SSM8调试,大多数虚拟节点出售奖品。
- ST-LINK V2-1 ：只有SSM32得到支持,可以下载虚拟序列和虚拟闪存盘,目前ST官员董事会Nucleo系列的ST-Link版本也是如此。这个自制的ST-LINK以V2-1版本为基础。
ST-LINK V3诞生于2018年
，目前市场渗透率并不特别高。ST-LINK V3是新一代STM8和STM32模块化在线调试和编程功能。STLINK-V3有三个变式:STLINK-V3SET、STLINK-V3MINI和STLINK-V3MODS。V3传输数据的速度比V2更快。它还更适应性更强,范围更广。满足定制化需求。
ST -LINK,J -LINK,和DAP -LINK:
- ST-LINK:ST调试器燃烧器,用作STM8、STM32微控制器的调试工具。
- J-LINK:J-LINK是SGGER开发的JTAG模拟器,以促进ARM核心芯片模拟。我不确定我能完成这个任务ADS，KEIL，WINARM，例如,RealView提供了所有ARM7、ARM9、ARM11、Cortex M0/M1/M3/M4和Cortex A5/A8/A9处理器的模拟。
- DAP-LINK是经授权的ARM除虫燃烧器供应商。CMSIS DAP是它以前的名字它目前被称为Dapleink。它还在功能上得到加强。DAP -LINK可以调试 整个Arm Cortex MCU家族。因此,它比ST-LINK和J-LINK更有益。官方维护已更新。今后将增加更多的特点。
二. 从零创造的ST-LINK硬件

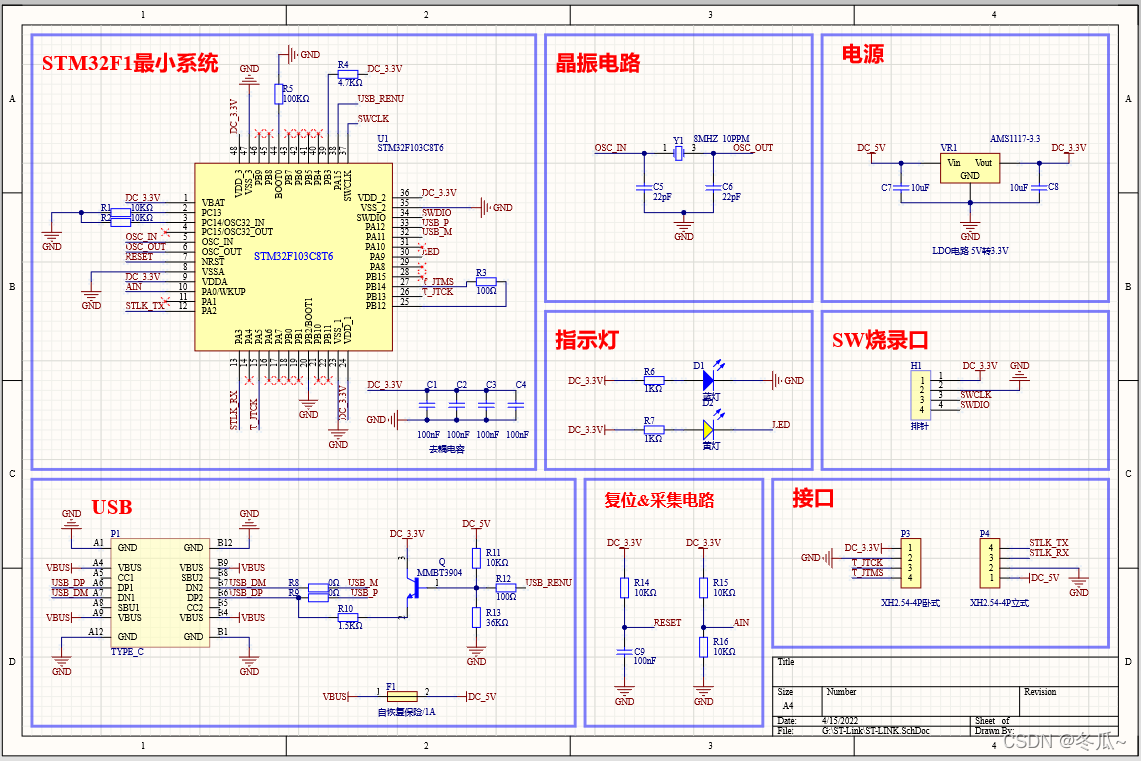

1. 原理图
硬件电路是非常基本的。

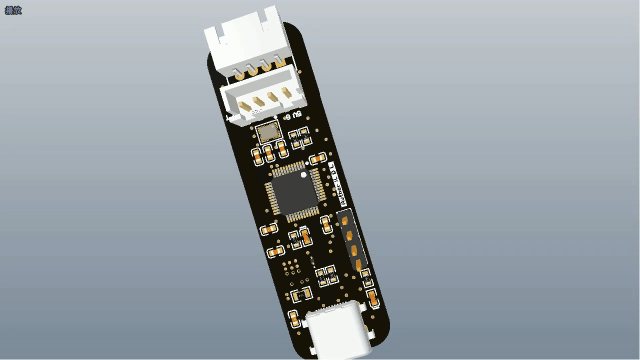

2. PCB图

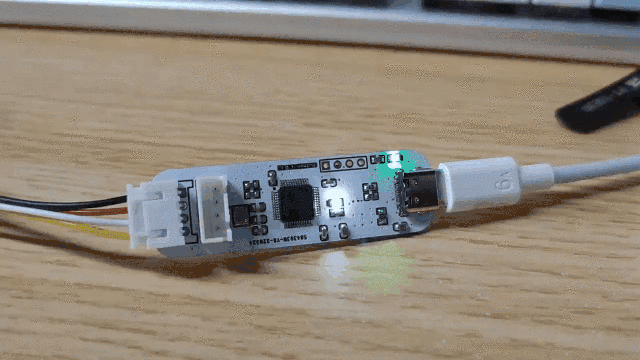

这是世界历史上第一次。做得非常粗糙，另一方面,对董事会进行了检查,以便复制。功能均正常。为了避免每次在 Dubon 线上插上电源接口类型为 XH2.54-4P。由于闪电报的空间有限,使用了STM32F103C8T6。必须代之以STM32F103CT6。

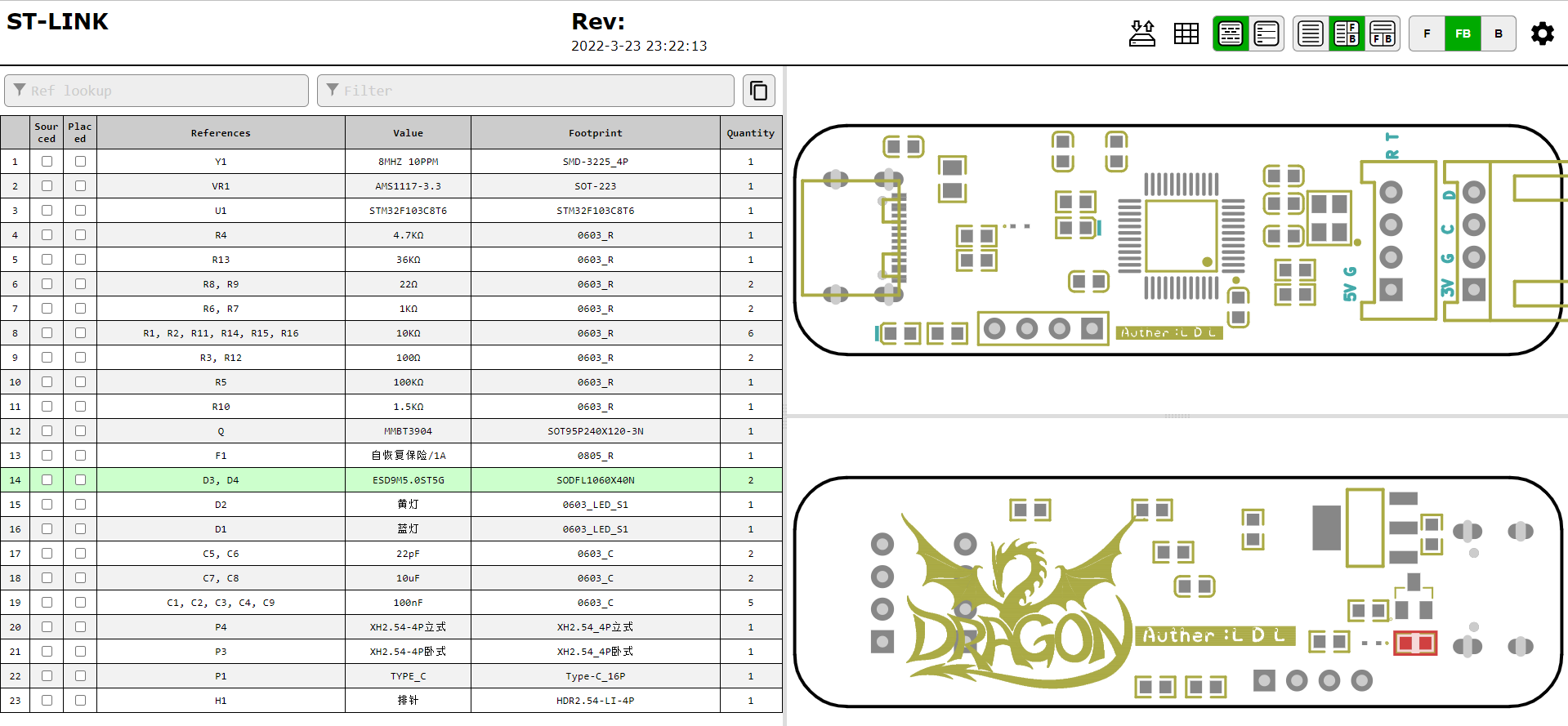

3. BOM表
三. 固件烧录

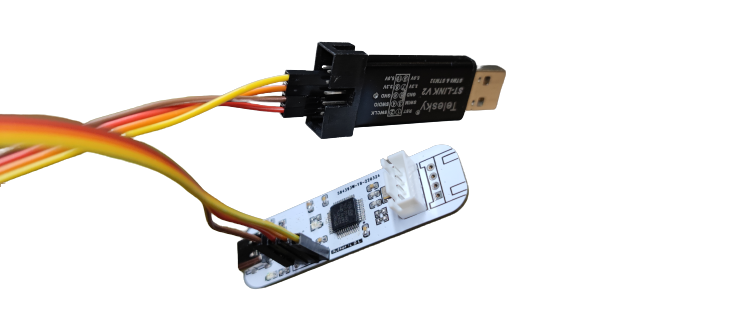

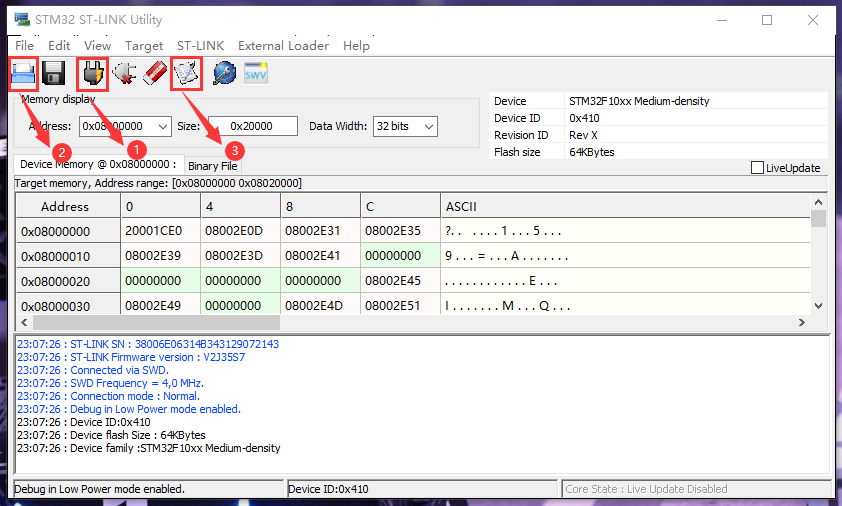

另一方面,这是世界上最重要的事情,也是世界上最重要的事情。使用 STM32 ST-LINK 工具 。 （ 下载链接 我们不会成为任何事物的中心操作步骤如下：
- 连接到ST-LINK网络。
- 打开任何必须烧焦的二进制文件。 以下是您的选项 。
STLink V2.J28.M18（ 下载链接 ）。 - 开始刻录。 使用默认设置, 单击“ 开始 ” 。

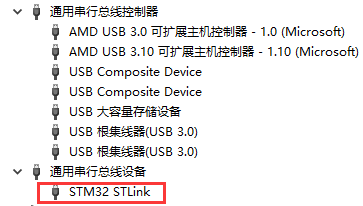

如果燃烧成功, 由自制的ST- LINK 通过 USB 连接到计算机, 如果确认 STLink 成功, 则打开设备管理 。
四. 固件更新
当固体被焚毁时,必须升级。这是用Keil MDK-ARM的内置升级工具进行的升级。当ST-link 版本小于基于 MDK 版本时,会提示进行升级。STSW-LINK007是Keil的替代方案。 （ 下载链接 ） 、 STM32 ST-LINK utility （ 下载链接 (二) 固体的改良。

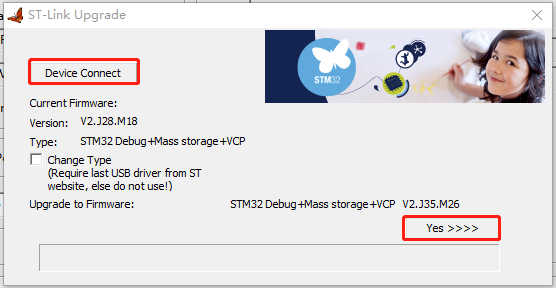

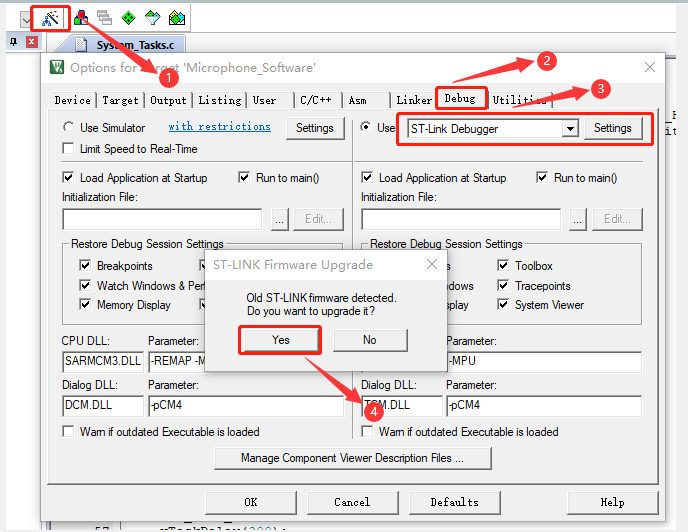

通过USB将自制的ST-LINK附在计算机上,发射Keil,并如前所述,发射内置的ST-LINK固态软件升级工具。

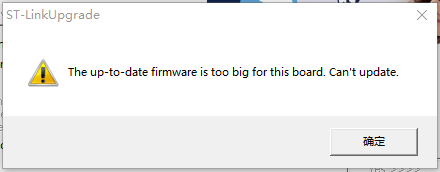

如果芯片在STM32F103C8T6中使用,这意味着闪电空间不足。最近坚固的ST-link V2-1已经超过64K。芯片容量不足。它可以换成更大的STM32F103CBT6。两者与闪电侠的能力不同。没有任何区别，可以被完美替代。

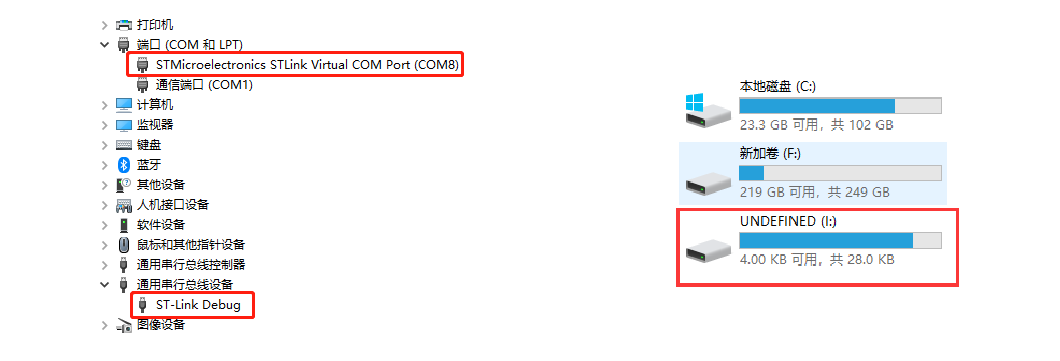

随着芯片的更换,坚固度得到更新,完成后,设备管理员中有更多的ST-Link Debug,在资源管理中有更多的虚拟链接和更多的虚拟闪存。
五. 上电测试
- 测试烧录功能：使用 Keil-MDK 下载成功, 显示烧伤功能已投入使用 。
- 调试函数测试 :Keil-MDK 用于调试调试调试, 可调试以显示调试功能正常运行 。
- 驱动拖动和癌症功能:必须创建文件夹文件( bin 文件创建技术), 必须将文件夹文件拖到 ST- LINK 中, 必须成功烧坏文件夹文件, 以显示虚拟驱动器功能已运行 。
- 测试串口收发功能：在ST-LINK V2-1上附上TX和RX,发射序列助手,发送数据,接收区域获得相同数据,表明链正常运行。
