典型IPIP/MPLS网络的问题
标签分配协定(LDP)
优点：
每个路由器都经过测试,以便通过线路传输解决IP网络问题。
MPLS使用LDP协议为网络段分配标签,为再版创建标签,通过传播标签取代三级传播,并提高传输效率。
缺点：
国家数据(同步、计算)
路由黑洞问题

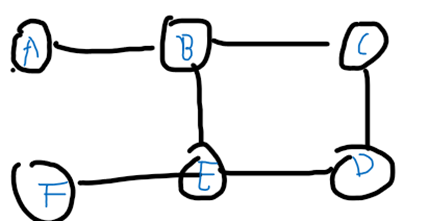

起始路径:A、B、E和F
由于LDP依靠IGP来分散标签,当B和E之间的联系中断时,IGP就会减少。 在IGP合并期间,LDP无法传播额外的标签,导致停止、突然下降和黑洞。
RSVP-TE:流动工程合同

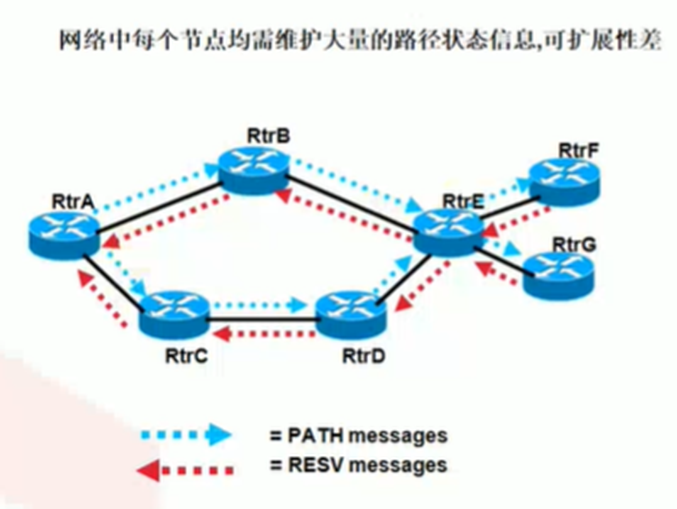

标签建立过程：
应该从头到尾地将适宜卫生设备送去。
尾端回复RESV
每个路由器都保留大量标签、路径的总带宽、目的地和每个路由器。
优点：
为克服LDP不提供流程工程的问题,在MPLS中增加了RSVP-TE控制。
传统路线基于基于目的IP的搜索和传输,仅涉及下一个跳跃,而不是整个流动过程。
此外,RSVP-TE隧道技术还引入了源路线概念:
当流量进入RSVP网络时,整个跳跃路径由源节点确定。（显式路径）为了实现带宽资源保留,收集了关于整个网络版图和链状状况的信息,并根据业务灵活选择了路径。
未能充分适应大规模广域网是缺点之一。
一. 维持现状
二. 设置是极其困难的。
RSVP指令相当复杂,每个节点都需要维持一个庞大的连接信息数据库。
3.可扩展性差
RSVP-TE要求所有IP流量都绕过隧道,以便适当保留带宽;然而,在节点之间形成全Mesh隧道造成可缩放性差,因此不可能大规模采用。

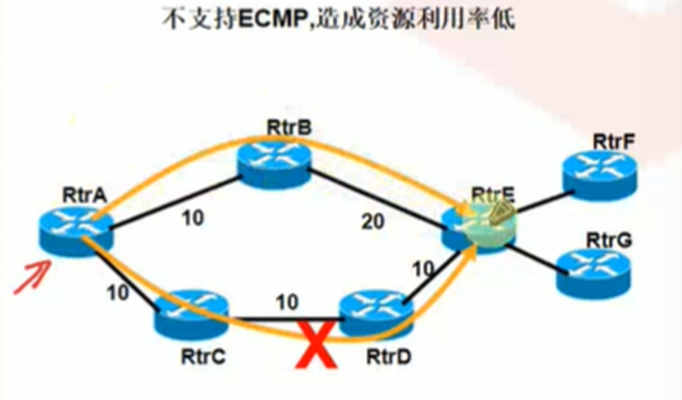

4 ECMP(等效多途径)不支持。
根据源机制,RSVP-TE只是选择一种理想的传输途径,如果要共享流量,就必须在相同的来源和目的之间事先建造许多隧道。
SDN的网络效应--以下说明SDN+SR是如何部署的。

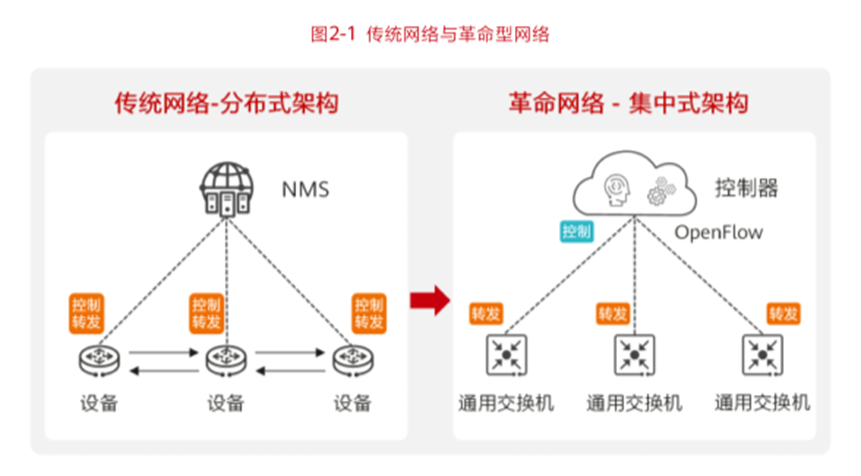

传统的MPLS网络是分散的建筑。
每件小玩意都意识到自己的状况
如果您需要知道邻居在做什么, 您必须依赖过多的指示( 如 RSVP- TE、 LDP 等 ) 。
因此,我们有一个中央结构 -- -- SDN -- -- 控制器。
使路径计算和标签分布更加一致。
SR技术
SR控制与转发平面

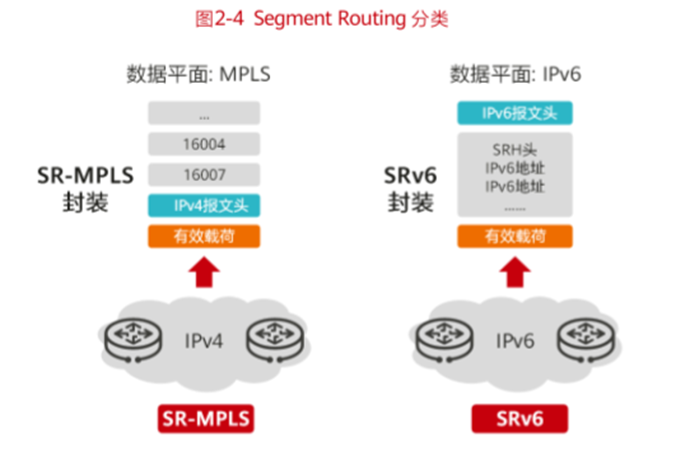

SR-MPLS和SRV6技术有明确的区别。
两架控制飞机都依靠IGP延长航线。
数据转发平面：

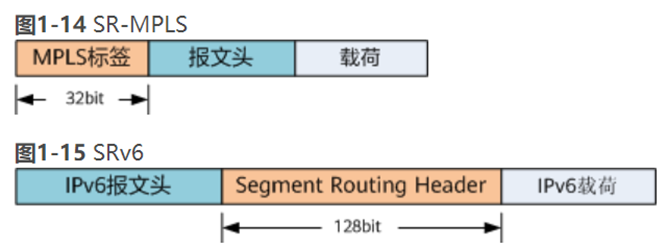

一.MPLS转发平面(上文所列SR是MPLS转发平面的一部分)
此平面段被称为SR- MPLS, 在那里, SID 代表 MPLS 标记 。
IPv6 转发平面
这架飞机的片段被称为SRv6,SID是 IPV6 地址。
SR关键点：
网络路径分段
“段‘的含义：
一. 网络节点,如路由器、开关和防火墙。
2.链路

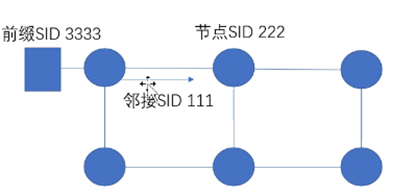

为段分配SID
一.SID代表链接的SID。
用于地址段的 2SID (网络节点的 SID) 作为前缀
节点 SID: 回回地址( 设备本身) 3 。
SR隧道建立方式：
SR-TE：
一. 手动配置:这适合于小型网络,不需要控制器的协调,但并不提供带宽保留等。
2. 第一个节点采用CSPF方法促进带宽提供,然而,它是一种从地方角度确定最佳方式的形式,而不是世界最佳方式。
三,控制器的算术就是这样
SR-BE：
GP协议在IGP域内分发标签,动态地建造隧道。
SR隧道类型：
SR-TE：
建立备用路线,使用各种电离层突扰组合。
SID组合方式：
一. 使用几个相邻的SIDs。
"走这条路,给我一条清晰的路线,走这条路线"
二. 节点的 SID 多个前缀
解开路径, 通过 IGP 计算一些路径到节点 SID, 然后选择最佳路径 。
3.可以两个组合
SR-BE：
使用 SID 将设备引导到最直接的前进方向。
由于SR-BE的性质,这是实现传统的IGP和LDP传输最快的选择。
如果中间有许多可比渠道,也可以分担商业流动的负担。
控制器算路：
工作大致原理

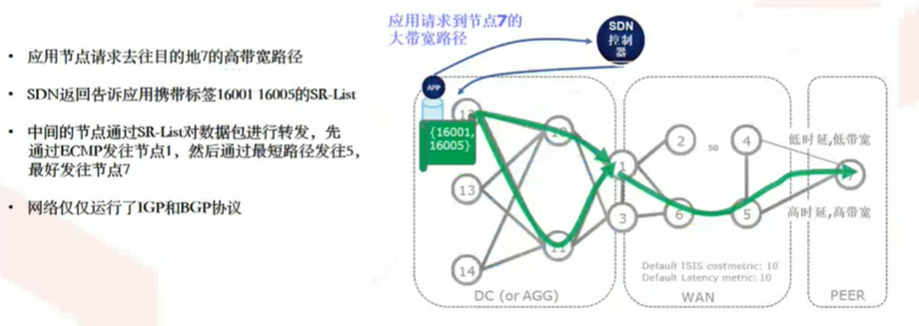

为了事先确定整个行程规则, SDN 控制器在源位置配置了段的组合( 在信件开头添加段的顺序列表 ) 。具体说明如何处理输入的数据包并将其传送到适当的节点。(中间节点不知道并且没有保持连接。 )
SDN 控制用于向初始节点发送命令( 标签) 以便设计路径 。
因此,只有SDN控制器知道网络的情况,而其他节点却不知道。
操作员的进程控制 :
- 转发器IGP和SR配置,由IGP完成补充发现和标签创建;
b. 收发机使用BGP LS向控制器提供托盘和标签信息。
- 控制器完成计算路线;
d. 控制员通过Netcof向转发器提供估计的SR-TE隧道信息。
- 从转发器创建隧道数据
主计长随行人员礼宾
BGP LS:转发器收集IGP协议的顶级控制信息。
优势：
一.(b) 高级控制器计算能力要求减少,控制器IGP能力要求减少;
二.(a) BGP协议将流程或单个AS系统顶部的信息合并起来,并向控制器提供全部附加信息,从而更容易选择和计算路径。
BGP协议规范了顶端协议,用于向控制器发送网络中的所有顶端信息。
Netconf: 解除控制器的标签并关闭隧道 。
PCEP是流动工程路径计算服务。
前方装置的路径计算控制逻辑已转移到远程端,结果将数据平面的部分与控制平面分开。
它只供SDN控制器使用 其它网格都用不着
将Netconf和PCEP协议纳入SDN和常规网络的统一管理和发送
控制器算路的优势：
一. 控制器提供带宽确定和资源预设,以便从全球角度计算最佳途径。

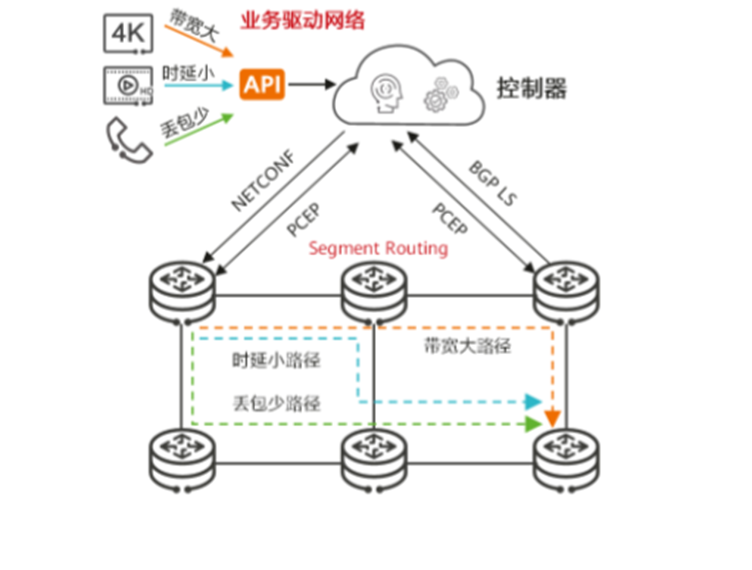

2. 控制器可与网络应用程序合作,创建由应用程序驱动的网络(根据应用程序的需求选择网络路径)。
SDN 控制器根据应用需要提供各种SID。
三. 控制隧道配置不需要大量手工配置,更适合大型尺寸过境网络。
标签数字代表含义：
16xx 能告诉我是哪个节点吗?
24xx 能告诉我是哪个URL吗?
