模板匹配

模板匹配是一种定位图片范围(类似于模板图像)的技术。
匹配原理：
首先,我们需要两张照片。
一个来源图像 (I): 我们预计会找到一个与模板图像相对应的图片 。
一个模板图像: 将与源图像比较的图像( O) 。

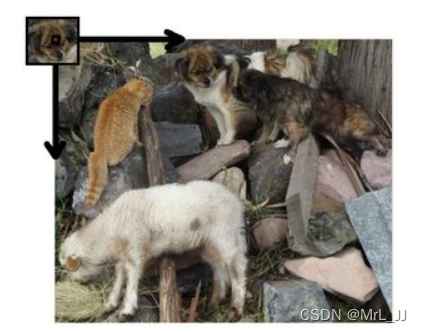

2.然后，我们的目的是确定最适当的领域:模板图片在原始图像上滑过 。从左到右，从上到下。在每个位置，计算一个度量值，是“好”或“差”的程度(或与源图片的某个区域相似之处),表明位置相符。匹配被保存在结果矩阵 R 中。R(x,y)的每个地方都有匹配的地方。

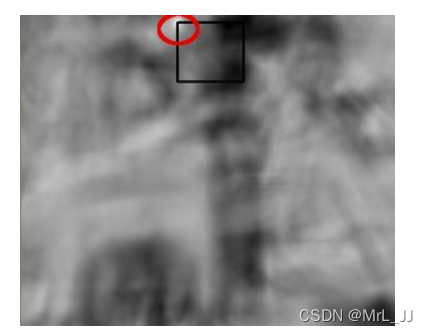

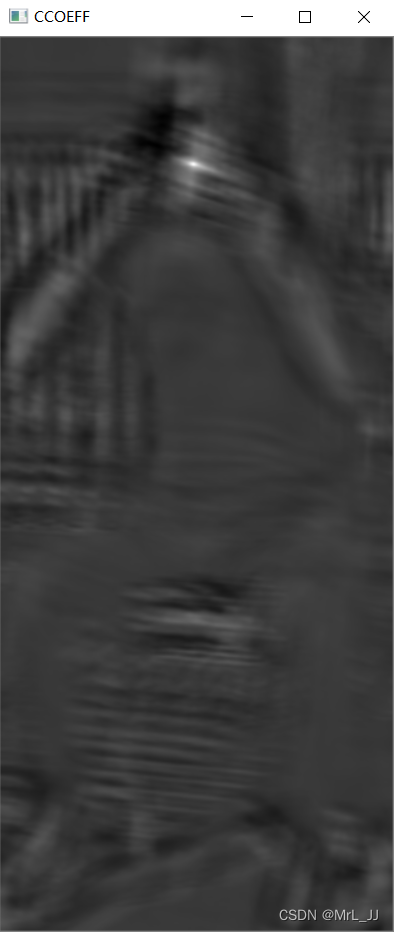

:3. 最后,在 R. Figure 中选择最佳位置如下: 最亮的位置代表最高匹配度。 红圆的位置很可能是最高值 。

i. 支持 Opencv 函数。

一. 方法匹配模板 ()

比较了模板和重叠的图片范围。
函数原型：

参数说明：
图像 : 查找有 8 或 32 个浮动点的正在运行的图形 。
搜索模板。 它不能大于原始图片, 必须具有相同的数据类型 。
流体: 包含比较结果的地图。 它必须是带有32位数字浮动点的单一频道 。
方法 : 如 # TemplateMatchModes 所述, 设置比较技术的设置 。
遮罩: 查找模板的遮罩。 它必须是与临时标记相同的数据类型和大小。 无法关闭临时文件夹:%s 目前, 只有两个匹配: TM_ SQDIFF 和 TM_ CCORR_ NORMED 。
目前,有六种选择可以这样做:
TM_SQDIFF

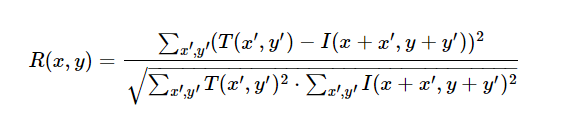

TM_SQDIFF_NORMED

TM_CCORR

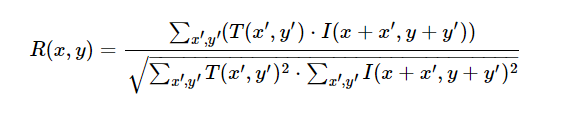

TM_CCORR_NORMED

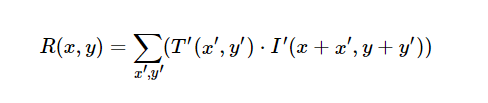

TM_CCOEFF

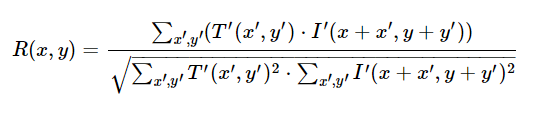

TM_CCOEFF_NORMED

除TM_SQDIFF和TM_SQDIFF_NornMED中计算的数字外,结果越高,匹配越高,价值越小,匹配越高。

2.minMaxLoc()

Opencv 的 MinMax Loc () 函数可用于查找最小和最大值及位置 。
函数原型：

参数说明：
将单个频道数组作为 src 输入 。
最小值 : 此指针返回最小值; 如果没有必要, 则使用 NULL 。
最大值 Val: 指针返回最大值; 如果不需要, 则使用 NULL 。
MinLoc:指针的最小位置(在2D的情况下);如有必要,使用NULL。
最大Loc: 指向最大返回点的指针( 在 2D 情况下); 必要时使用 NULL 。
面罩是一个可选的面罩。

二、代码示例：

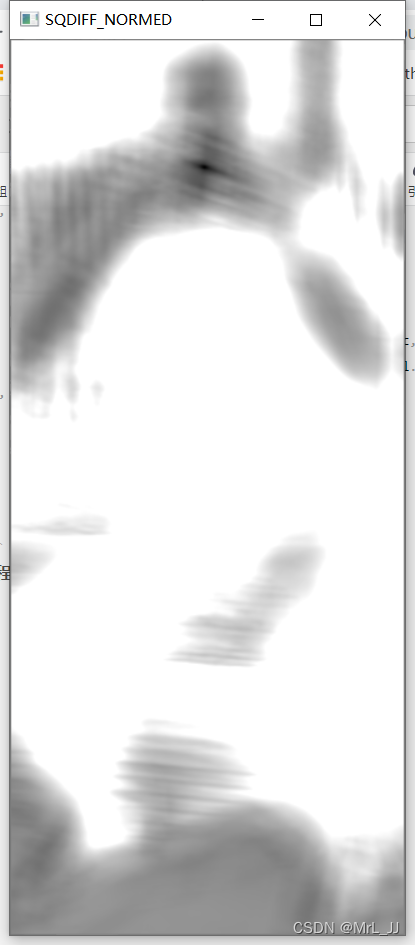

程序运行效果：
模板：

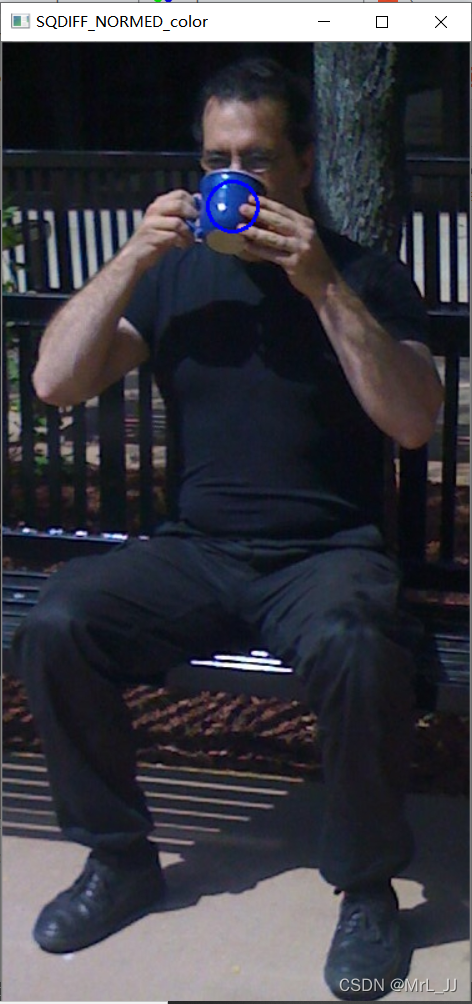

结果图：
