前言

• 测试软硬件环境：
  VH6501 CAN Disturbance Interface
  CANoe 11 SP2
  Win10 X64

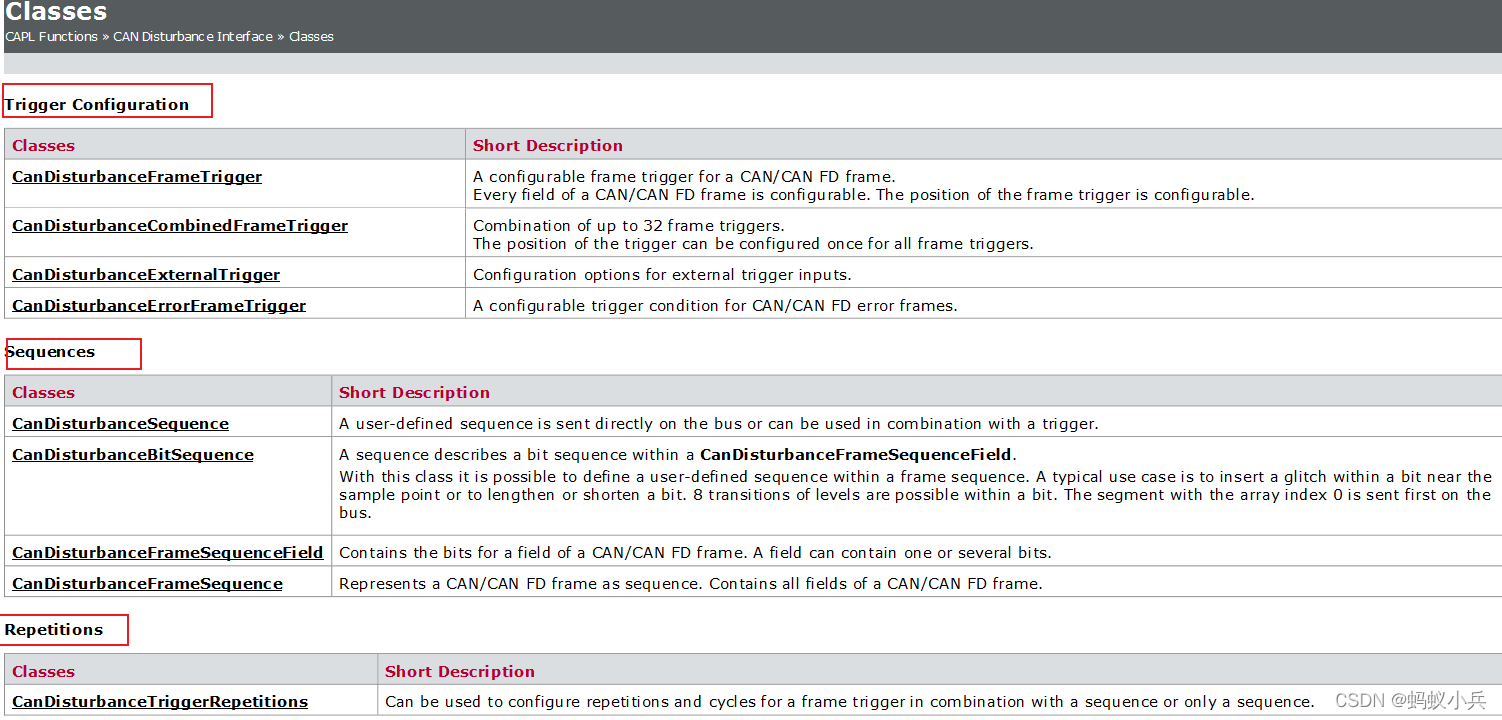

• 如下图这是整个VH6501能够用到的所有类

本章节将继续讲解Trigger Configuration

Class: CanDisturbanceFrameTrigger 干扰报文的条件设置

这个最常用的类，可以通过这个类定义干扰的报文，干扰报文的位置

① 下面的这个脚本是对一个指定报文进行干扰的典型case

② 运行结果，可以看到ID = 0x100报文报的一个 ACK slot 位的一个错误

frameTrigger.TriggerFieldType = @sysvar::CanDisturbance::Enums::FieldType::CRCDel;脚本设置的是CRC 空闲位，实际触发的是ACK 位 。
因为触发总在设置的下一位
因为触发总在设置的下一位
因为触发总在设置的下一位

③ canDisturbanceFrameTrigger::SetMessage 注解：

canDisturbanceFrameTrigger 类只有这 一个方法，作用是设置触发的条件

validymask是一个位字段，
它定义了帧对象的哪些字段对帧触发配置应该是重要的。所有其他字段与匹配帧无关，因此是不相关的。
可能的值可以通过系统变量sysvar::CanDisturbance::Enums::ValidityMaskFlags来访问。如果要使用多个字段，则可以将该系统变量的值与逻辑或组合在一起

• 总线上要收到ID = 0x100的报文，才能 触发干扰，如果总线上收不到0x100,是无法触发干扰的

• 如果想要 任意报文都可以触发干扰，我们常常可以简单的将 validityMask = 0 ；

④ canDisturbanceFrameTrigger::TriggerFieldType注解：

canDisturbanceFrameTrigger 类只有这 一个属性，用于设置触发的报文帧结构的位置

触发总在设置的下一bit 位
比如本case设置的是CRC 空闲位，实际触发的是ACK 位 。

总结

本章博客，讲解了VH6501的函数库中的干扰触发条件的设置
更全面的VH6501学习请参考帮助文档和官方示例
C:UsersPublicDocumentsVectorCANoeSample Configurations 11.0.55CANMoreExamplesCANDisturbanceInterface
