[开源教程] 双路混控有刷电调 DIY教程【作者:我爱萝丽爱萝丽】(双路单向电
来源:http://www.tudoupe.com时间:2022-02-24
本系列电调是为了实现迷你、轻小,所以全部都用贴片元件,需要一定的焊功才能制做。
本系列电调包括:迷你双路单向,迷你双路双向。
相对于之前发布的迷你电调,主要改进有:
1、两路输出,可以作为两路独立的电调使用,可以混控方式使用,也可以只焊接一路当做单路电调使用。
2、增加稳压芯片,防止1S供电不足重启。
3、宽电压,得益于稳压芯片,电调可以在1S~4S的宽电压下运行。

一、双路单向电调制作:
1、购买元器件:
STC15W104 SOP8 单片机 x1
ME6209A33 SOT23 稳压芯片 x1
47uF 16V 1206 电容 x2
AO4410 SOP8 NMOS x2
SS34 SMA 二极管 x2
4.7K 0805 电阻 x2

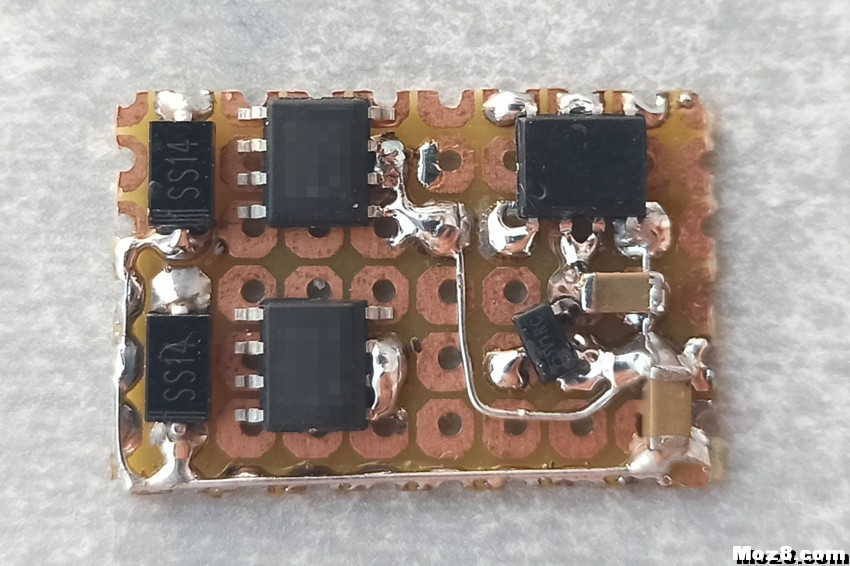

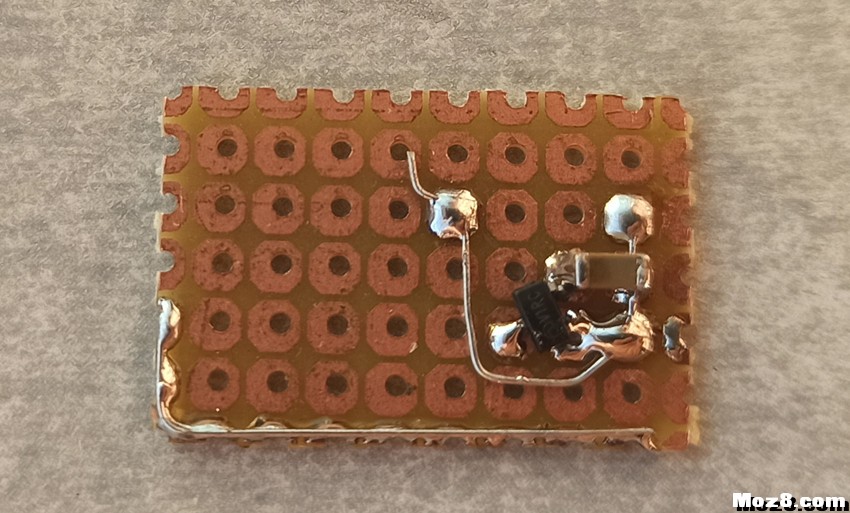

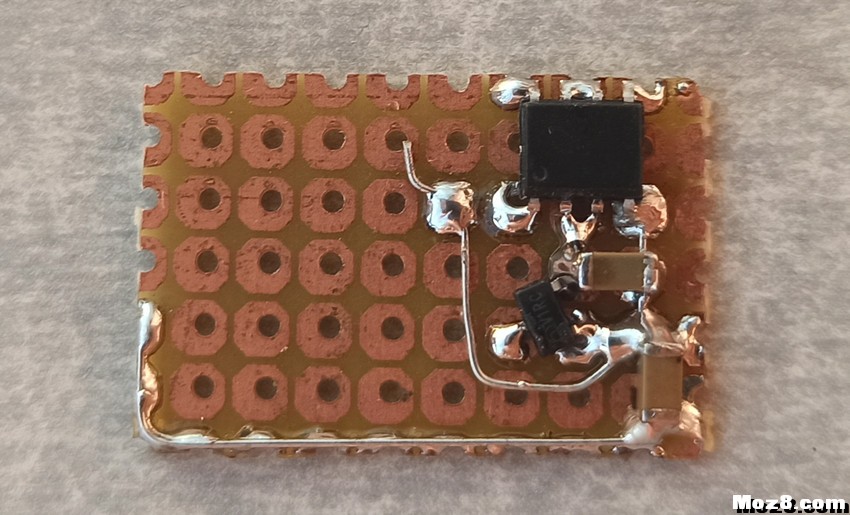

二 、焊接制作

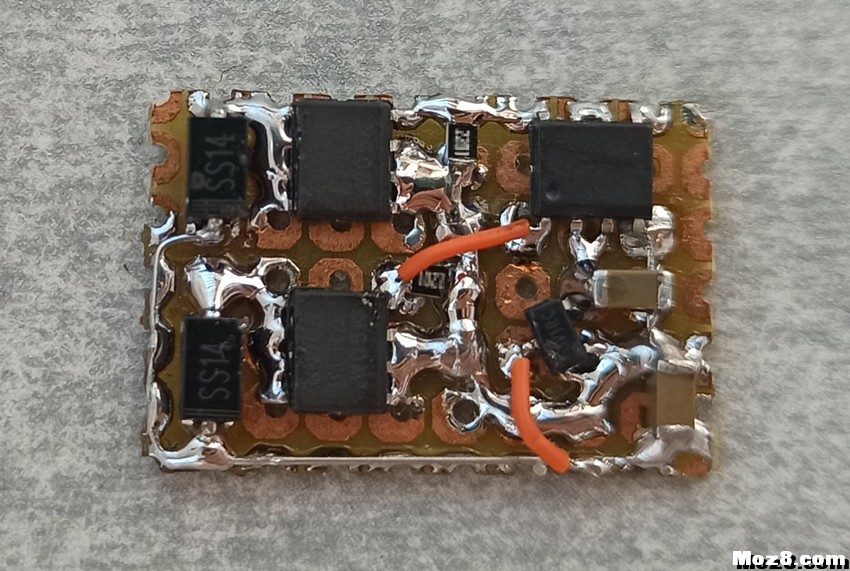

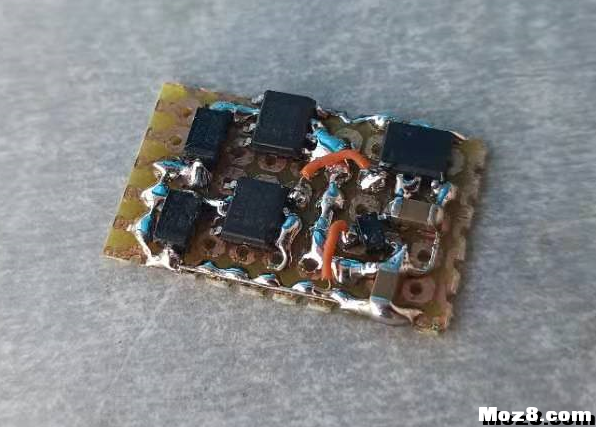

正面接线原理图:

三、固件程序和应用
双路单向电调有两个模式可供选择:混控模式、独立双路。按教程制作默认就是混控模式。若将禁止混控引脚接地,则变为独立双路模式。
应用案例1:差速双发固定翼、风动船
1、将接收机油门通道接入电调CH1,测试推油门两个电机同时转、同时停止;
2、将接收机转向通道接入电调CH2,测试转向,一个电机加速,另一个电机减速。
常见问题:
转向反了,向左打杆却向右转? 转向通道设置反向。
摇杆中位时,有一个电机微微转动?
转向通道中位点有偏差,遥控器上微调中位点解决。
大幅度转弯时,有一个电机会停转?
转向通道行程过大,遥控器上转向通道行程设为50%左右。
应用案例2:双路灯控、电子开关
配置为独立双路模式,即可使用两个三段开关分别控制两路输出。
应用案例3:扩展大电流、高电压稳压芯片换成7805即可支持24V的高压;
MOS管换成IRLR7843即可支持20A以上的电流;
电容容量、耐压,二极管耐流等相应器件规格也要提高。
部分模友反馈贴片元件焊接困难,想要直插版的教程,只需将各自元件换为直插大封装即可,电路、固件直插和贴片是兼容的。
