前言
几天前,500多个海洋收集了一个类似颜色的DS216 PLAY,升级 7.1 更新 3 一切都顺利,用了几天之后发现，按照计划,货物不能自动启动,但是自动关机正常。于是进行排查，排除电源问题，将机器自动启动时间与此设置更接近,然后关闭(大约间隔) 三两 分钟），机器能够正常启动。嘶……这不是像 BIOS 电池没有电源的错误吗?搜索没有找到类似问题的描述,但在发现的拆除图中,板上有一个按钮电池!好吧，实践出真知，换个电池试试。
记录拆除(实际修复)过程
事实上,这是一个恢复过程,拆除过程没有拍照片。
首先,主板+后板+ 风扇 了，这是DS216PLAY的核心部件。这一边是硬盘的背面,在主板左下角有一个按钮电池座,电池的规格是CR1220(CR2032,当你准备材料时把它当作理所当然,也就是 电脑主板 常用型号，在飛機被拆毀後,發現CR1220的臨時替代品尚未被命令。更换很简单，把它拿出来,再换一件新件好。

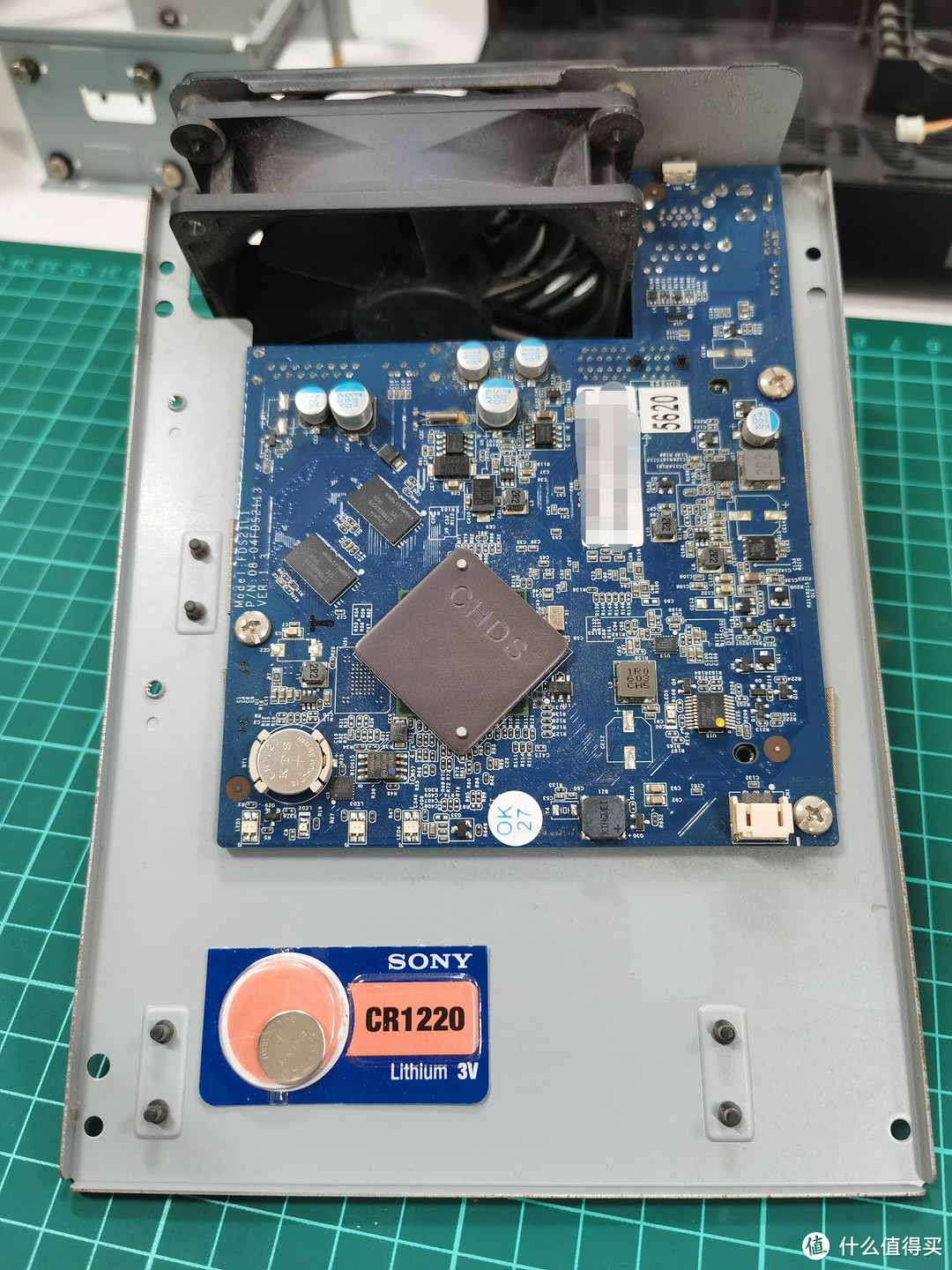

板背面,主要板的单张,注意有空焊接位置

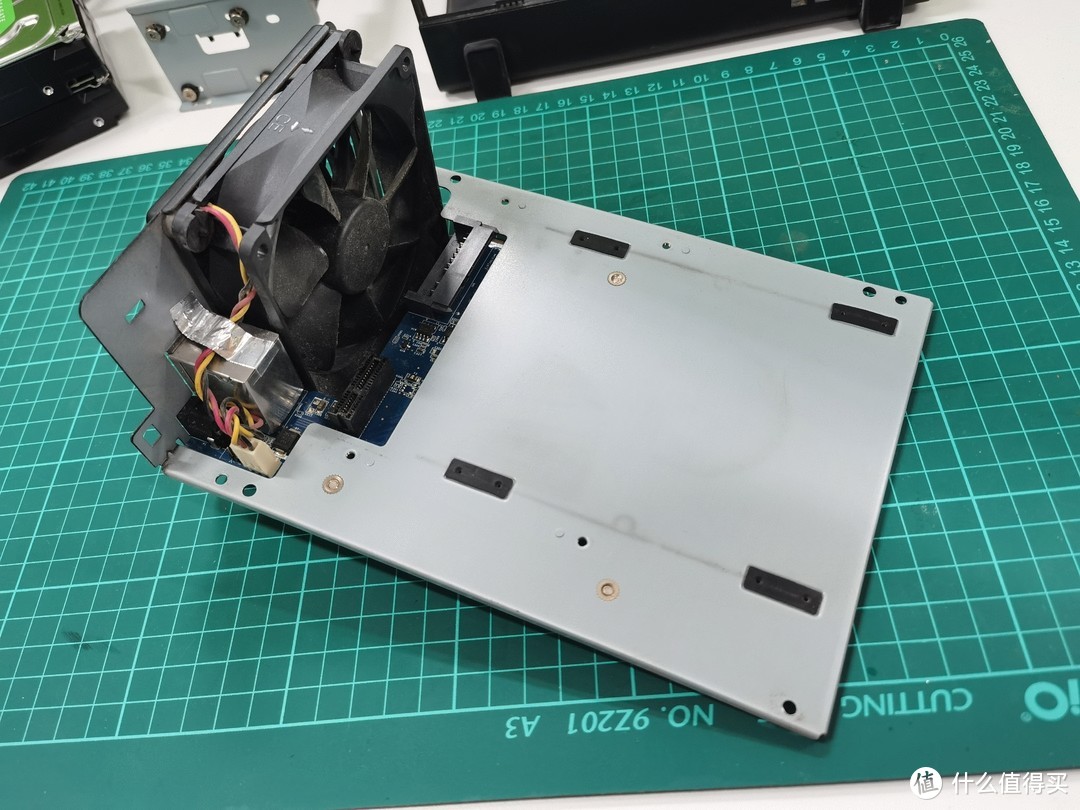

后面板的前面滑动, 等待硬盘架.
主板通过电线连接到壳底,然后后板通过四个螺钉固定到壳底。

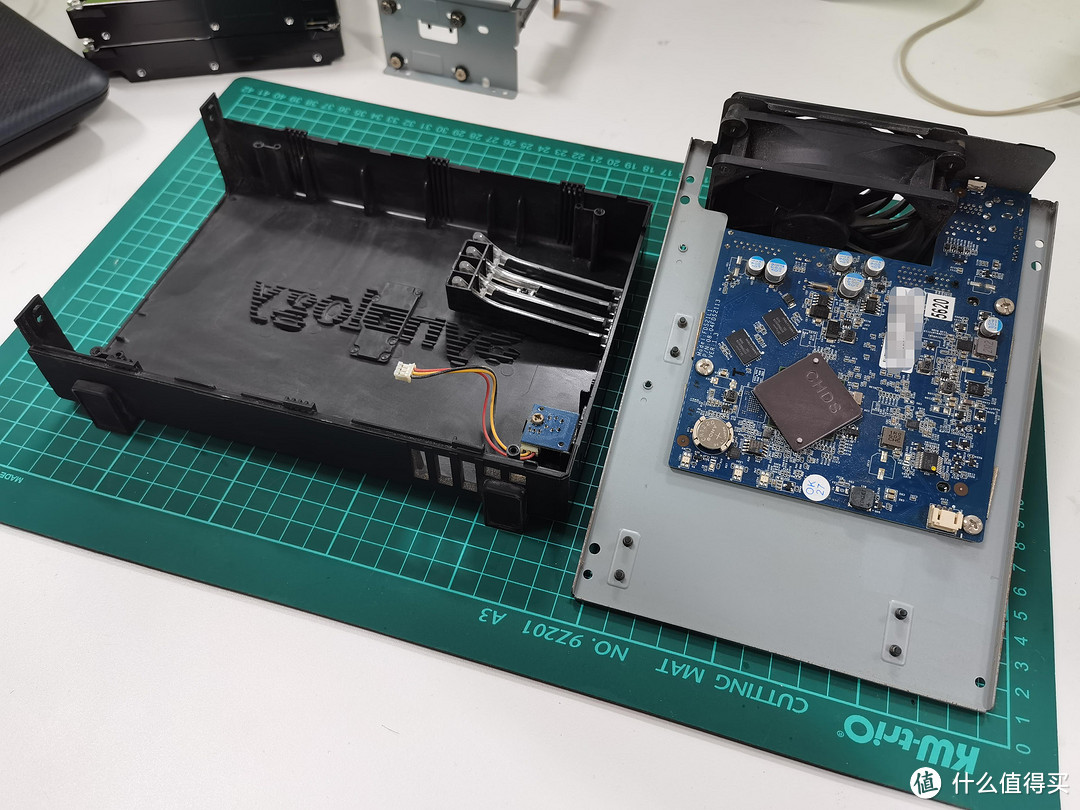

前面的灯光通过导线实现
将开关板附上并准备接头

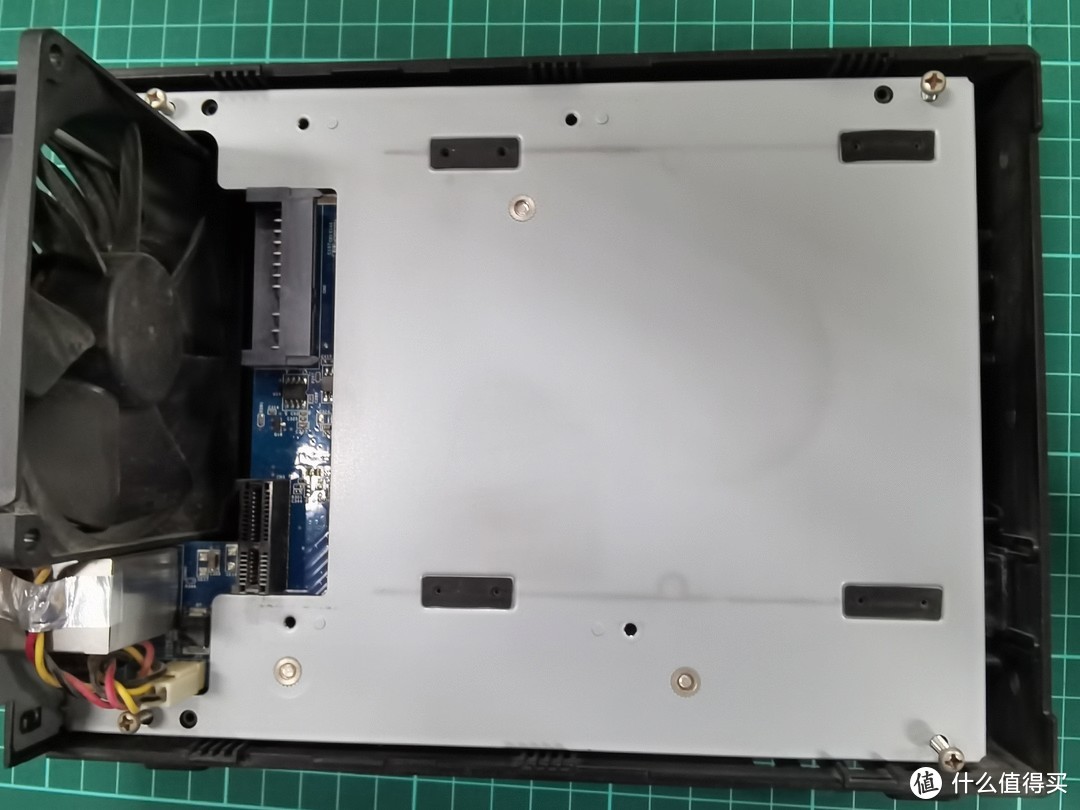

把螺钉放在四角后面
然后是硬盘。在板背上安装了四个螺钉,硬盘架上的SATA接口通过插头连接到主板上的PCIE1X接口(测量只使用PCIE接口的线,而不是PCIE转动SATA,因为板背上没有设备)。

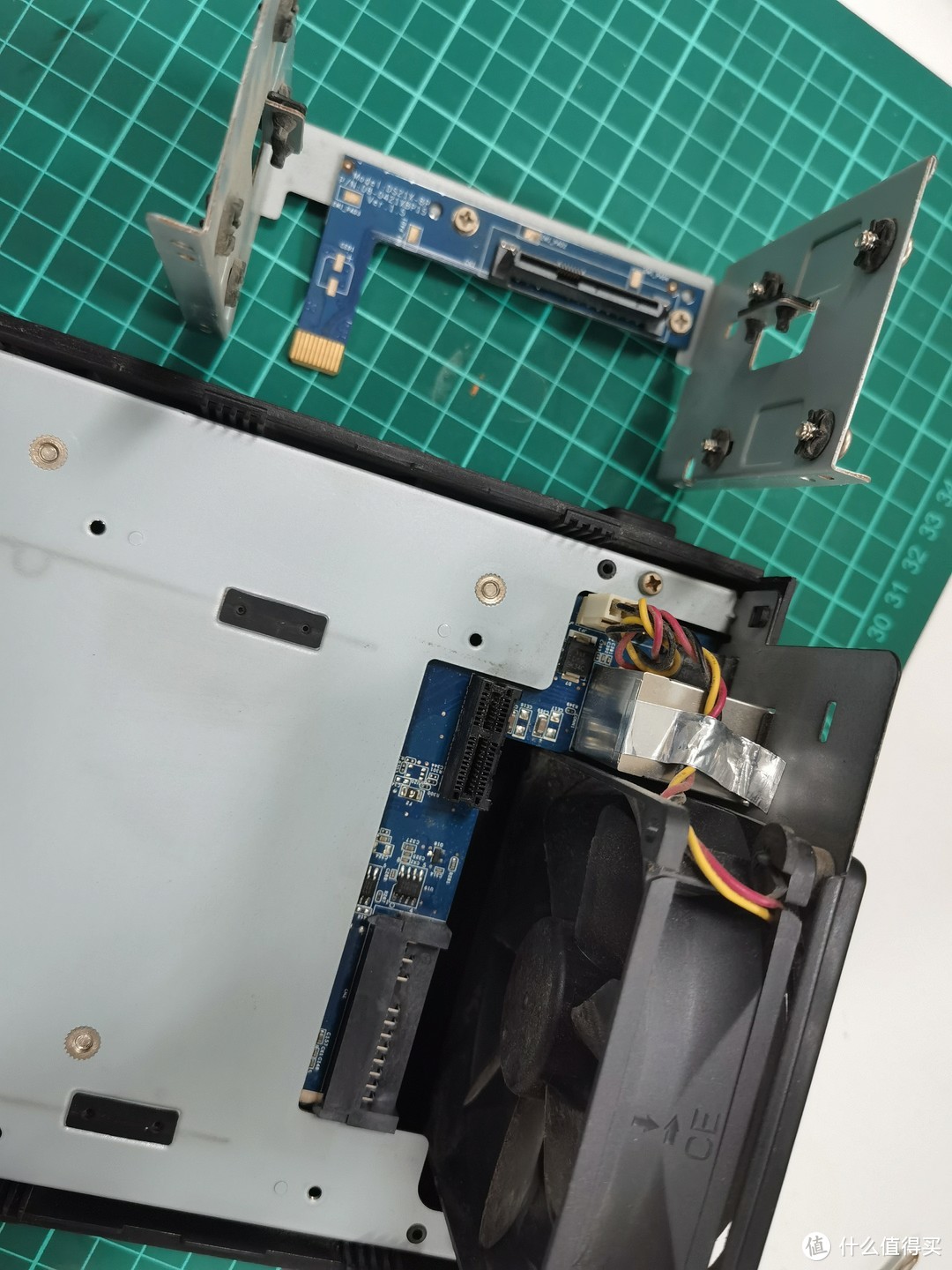

硬盘架上的后盘实际上没有原版,看起来还是焊接了一个空的电容器?

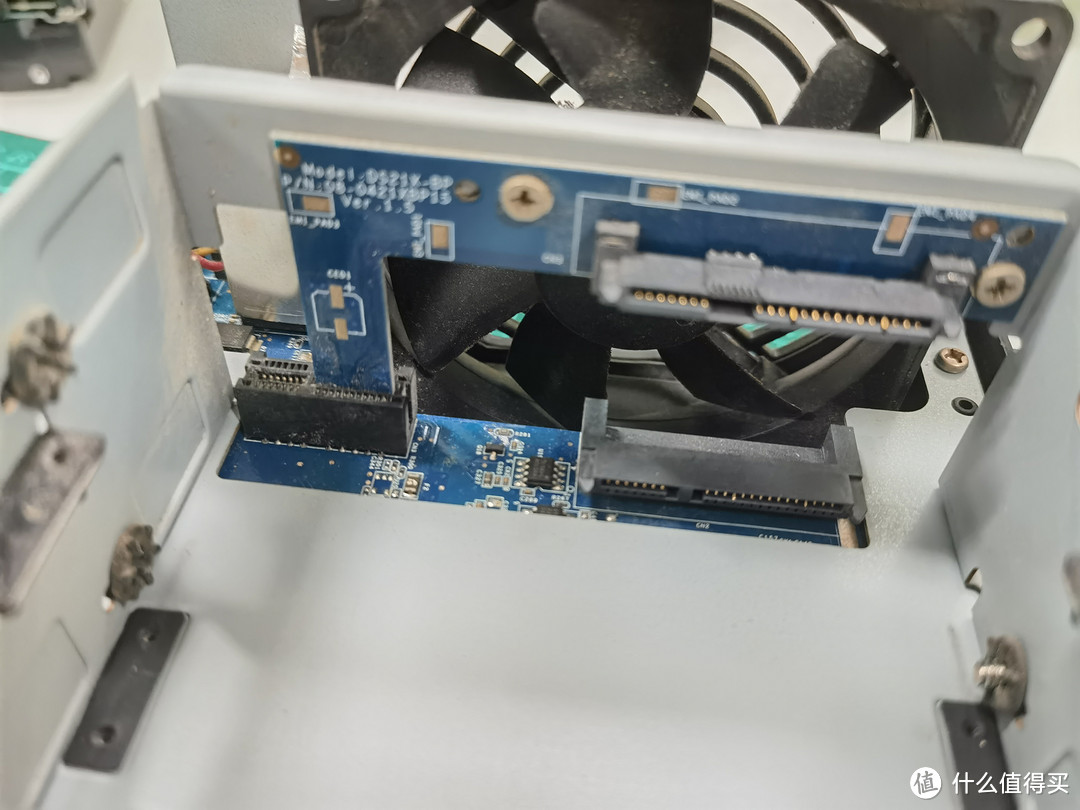

在硬盘架上,把四根螺钉放在硬盘架后面
接下来是硬盘, 两个4T的酷狼等着.

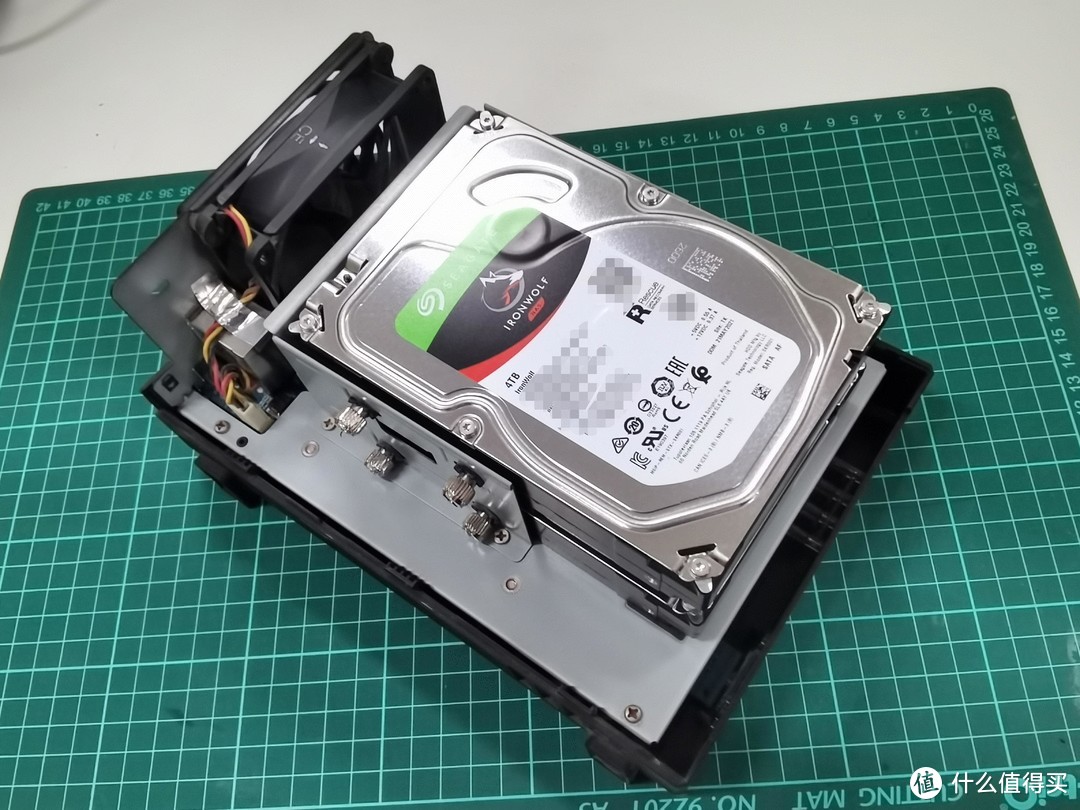

当时没有四个螺旋,四个箱子螺旋被更换
最后,按照底部的指示,把顶部壳放回去,然后螺旋螺旋,完成~

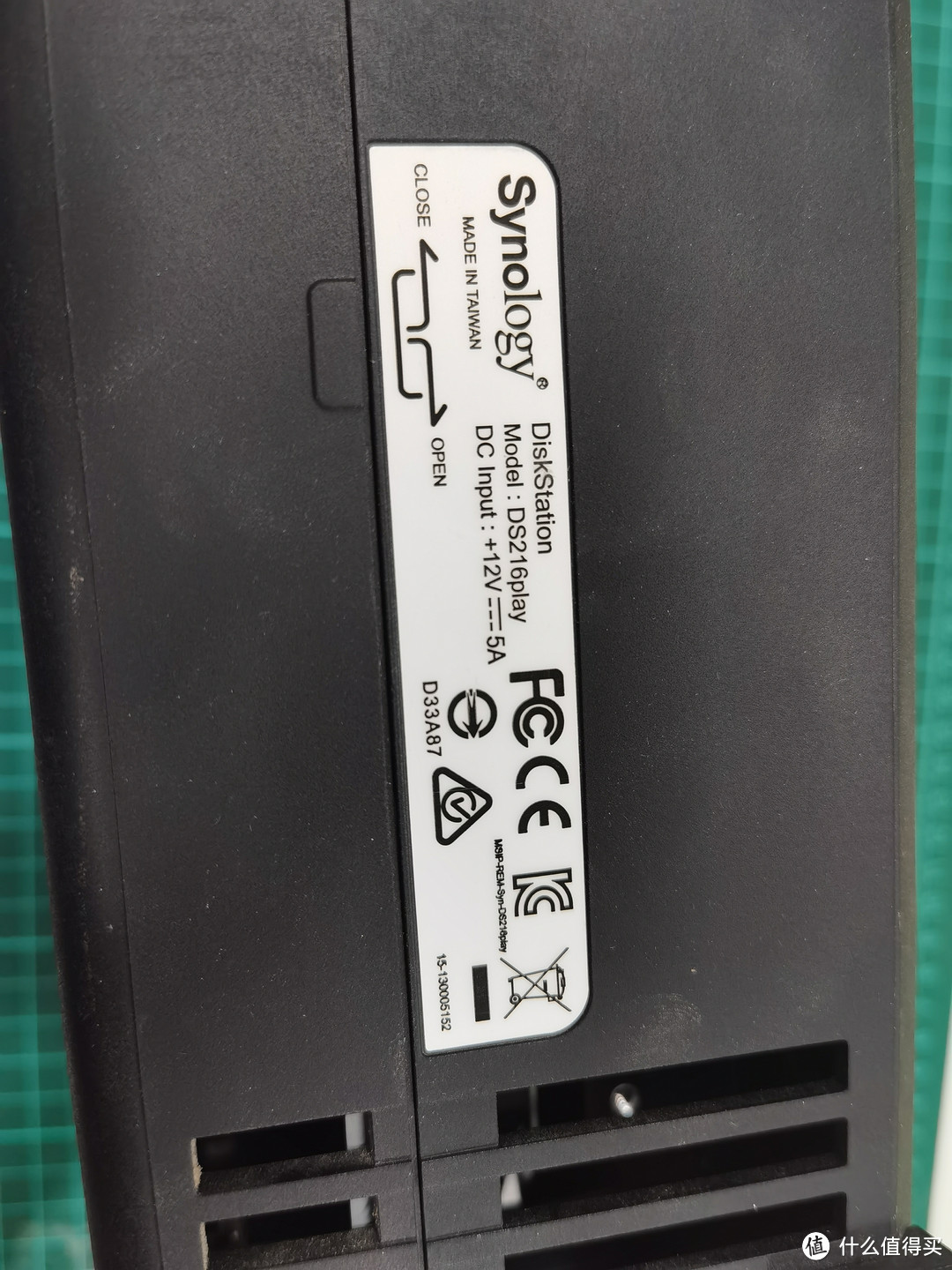

底部标记显示上层壳可以按键打开/关闭的地方

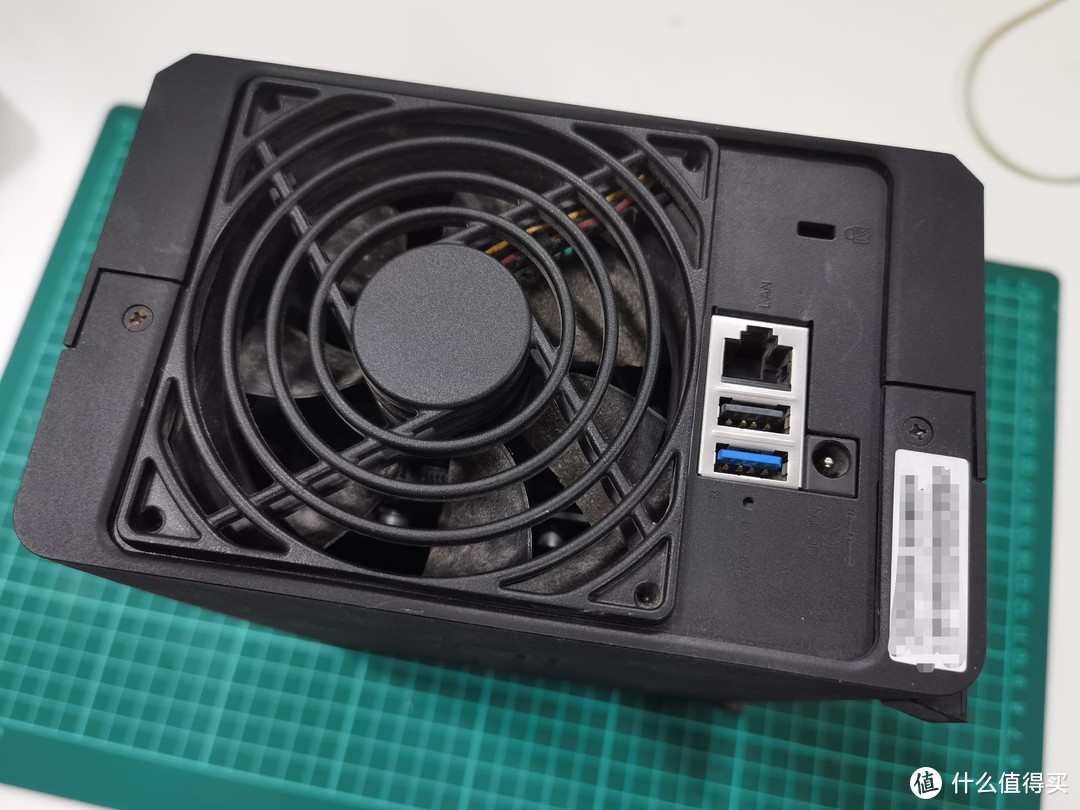

两根螺钉的顶部和底部都螺钉在一起,取得了巨大的成功
开机测试
设置电源计划在关闭后一个小时内自动启动,平稳启动,解决问题~
一点 总结
首先, Hui小组的结构很简单,从头到尾,18个螺旋,螺旋下,螺旋回,完成;
其次,从拆卸图中可以看出,主板和后板都有空焊位置,盲推测是容量不足,建议尽量使用UPS,避免硬盘GG。
