在安全工程应用中,PoE交换机的作用不仅大,而且至关重要,但在实际应用过程中,遇到的问题往往不知道为什么。
为了应对这一形势,在施工前应考虑到一些事项,减少后续工作的维护,丰田特别组织了以下几点。
那些想变得更熟练的人,请小心!
问题罗列
一、供电距离
PoE电源距离由数据信号和传输距离决定,而数据信号传输距离由网络线决定。
1，网线要求

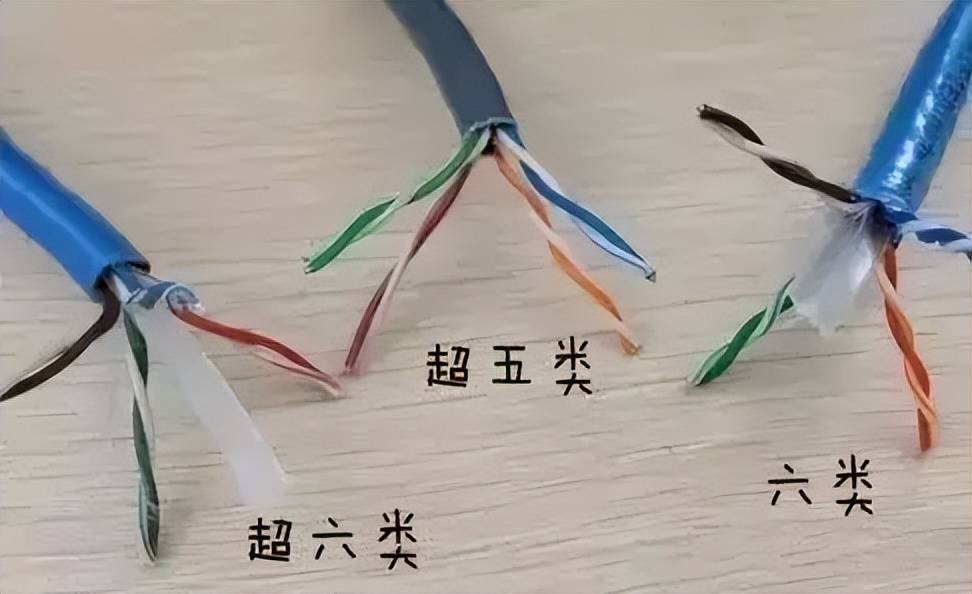

三种网线外观
电缆的电阻越低,传输距离越远,因此第一件事是保证电缆的质量,购买货物,推荐使用超过五级电缆(外皮标记“CAT5e”字体),普通五级电缆数据信号传输距离约为100米。
有两个PoE标准:IEE802.af和IEE802.3at标准,他们对超过五类的电线有不同的要求,这种差异主要体现在同等的阻力。例如,有100米超5级网格,IEE 802.3at的等价电阻必须小于12.5Ω,IEE 802.3af必须小于20Ω。可知，传输距离越小, 抵抗就越远.

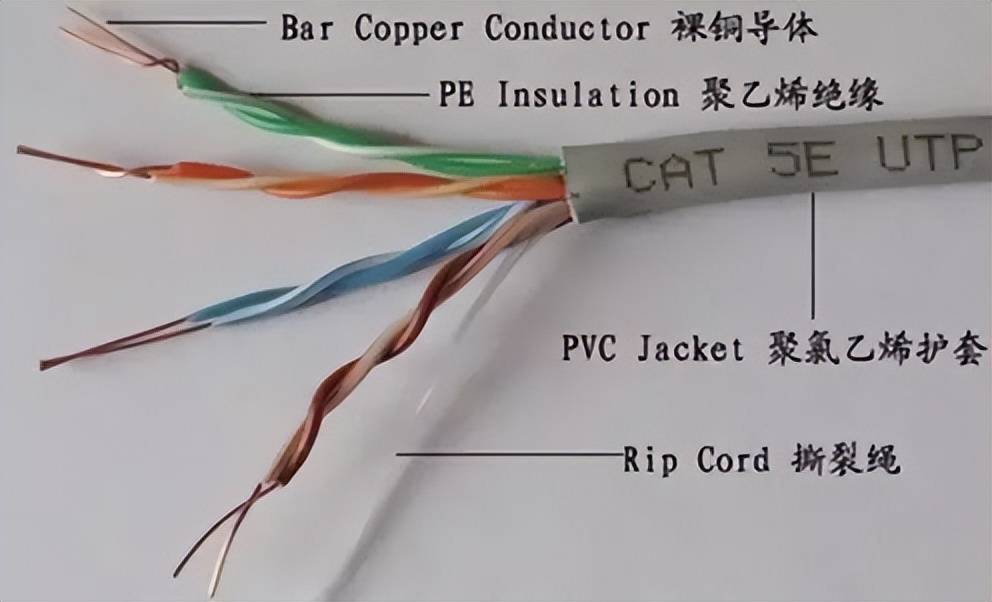

超5类网线
2，PoE标准
为了确保PoE开关的传输距离,PoE供应的输出电压必须在标准范围内尽可能高(44-57V DC),PoE开关端口的输出电压必须符合IEE802.3af/at标准。

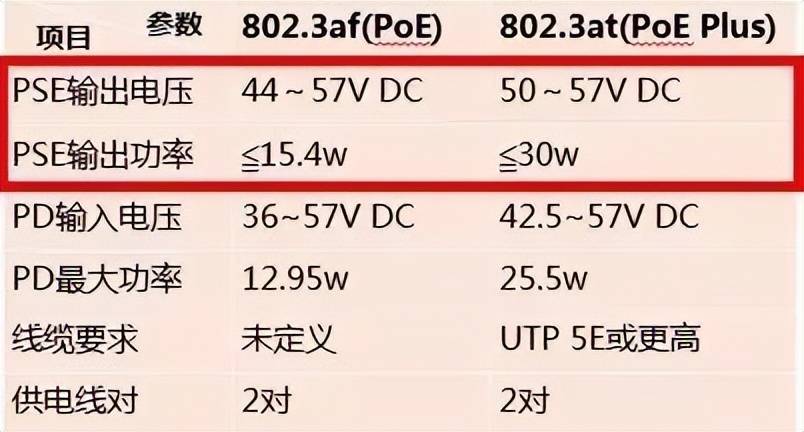

标准PoE详细参数
二、非标隐患
未标记的PoE电源与标准的PoE电源相对,没有内置PoE控制芯片,没有检测此步骤,而IP端口无论是否支持PoE,都会提供它,如果IP端口不提供PoE电源,它很可能烧毁端口。
1,选择“未标记”PoE
在选择PoE交换机时,有下列优点:
电源(PSE)和接收器(PD)可以动态检测和调整电源电压。
有效保护接收器(通常是IPC)免受电冲击和燃烧(有短路、波浪保护等)。
在访问非PoE端口时,智能检测端口是否支持PoE并不提供电力。
非标记PoE开关通常没有上述安全措施以节省成本,因此有一些安全风险。 然而,使用非标记PoE并不总是可能,而且当一个非标记PoE电压与接收器的电压匹配时,它也可以使用,并可以降低成本。
没有“假”字符
伪造的PoE设备通过PoE连接器将直流电源整合到网络中,不能以标准PoE开关供电,否则设备会烧坏，所以不要使用伪造的PoE设备。在工程应用中，你不仅必须尽可能地选择标准的PoE交换机,标准PoE端口也被选定。
三、级联问题
交换机互连的层数涉及计算带宽,一个简单的例子:
如果连接到中心的100Mbps交换端口,有效带宽为45Mbps(带宽利用率≈45%),如果每个开关连接到一个总系数15M的监控装置,这相当于一个开关的带宽15M,则45/15≈3，可级联3台交换机。

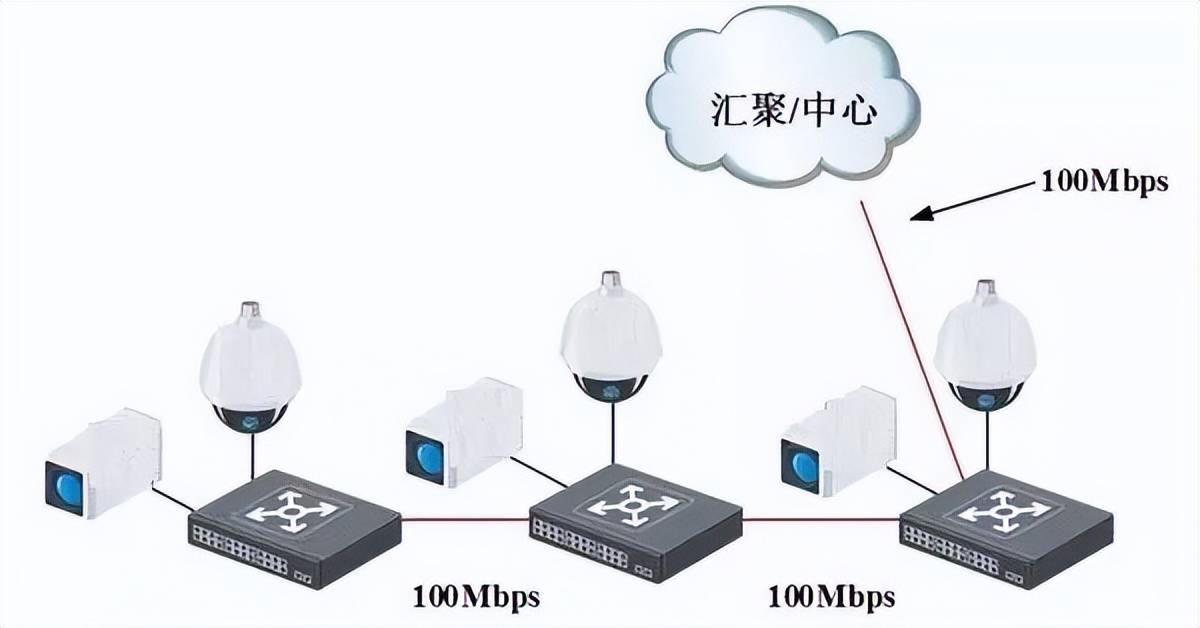

交换机级联
为什么带宽使用率大约为45 %? 在实践中,Ethernet IP分组占总流量的25%,实际使用可用的带宽为75%,实际使用保留的带宽为30%,因此保险估计带宽使用率为45 % 。
四、端口识别
1，接入与上行端口
开关的端口具有访问性和优点,以便更好地区分操作,简化维护,从而定义不同的端口角色。
输入端口:指直接连接端口的接口(IPC、无线AP、PC等)。
顶端端口:与集群或核心网络连接的端口,通常具有较高的连接性,不支持PoE功能。

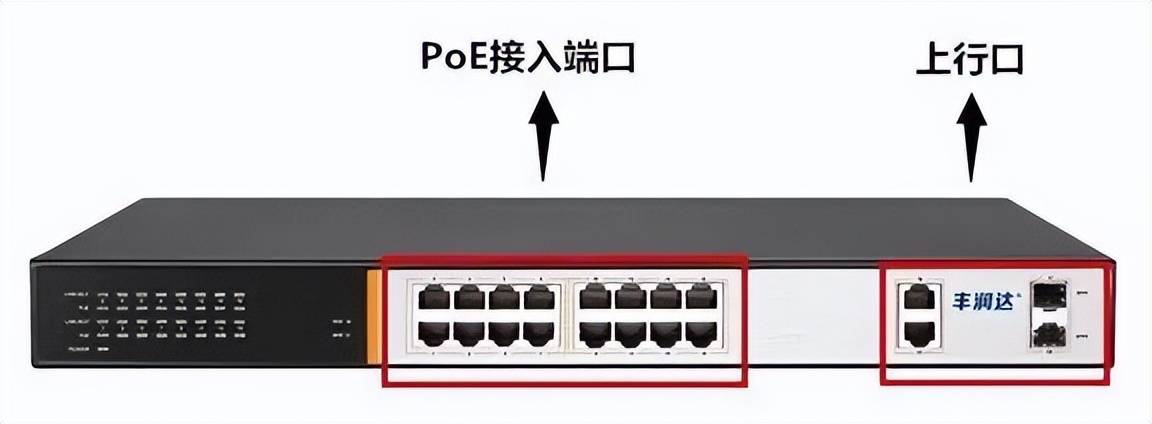

2,丰田PoE开关
丰田的PoE开关有:共同输入端口、顶端端口,共同端口支持PoE功能,而上端端口有几个共同RJ45端口、SFP光学端口等。
型号：PS1016
知识扩展:如何配置设备的PoE开关
PoE开关有两个供电标准,IEE 802.3af和IEE802.3at。市场上最常见的摄像机功率是7W,你可以使用非标准的PoE交换机。如果摄像机超过16W,你需要使用标准的PoE交换机。如果摄像机功率为30W或以上,供电需要一个特殊的PoE电源模块。
另外，你还需要看看PoE开关的总功率。例如,丰田的新PS504E,1~4 ports support PoE power supply,支持符合标准,总功率60W，为了满足市场主流摄像机的需求,此外,可以提供最大250米的电源距离和三个工作模式。
IEE 802.根据3af标准,可容纳4个端口(60/15).4=4),也就是说,它可以同时给四个摄像机提供电源,也就是满载供电。如果是的话,根据IEE 802.3at标准单端最大电源30W计算,同时,最多只能使用两个端口(60/30=2)。
PoE开关通常同时支持f/at标准,并且它的供电是适应性的。
完成这篇文章后,如果亲戚们还不明白什么,你可以一起评论私人信件来交流和讨论!
