1.设备描述符无法识别

1.1 设备描述符

百度百科给的定义相当复杂，不太适合新手学习理解。这里我直接抠图，就看这张图就能明白。​

（图片来源：B站）

链接： 客制化机械键盘（六）：usb协议之设备描述符详解_哔哩哔哩_bilibili

1.2 无法识别——不是驱动的问题

首先要明确一点，设备描述符无法识别100%不是驱动安没安装的问题，这跟驱动没啥关系。网上查找相关类似问题能给出的答案太少了，大多数都是让你去更新驱动、安装驱动。我在这里明确为大家说明：

如果是这种情况：那才是没安装驱动，解决方案是去沁恒官网下载CH341SER驱动（也就是CH340驱动）

详细安装过程在此： CH340/CH341驱动安装教程_哔哩哔哩_bilibili

但如果是这种情况：

那就不要往驱动上面想了。因为前者至少电脑还能识别成功并进行通信，后者是电脑都无法识别，必然不是驱动的问题。

1.3 无法识别——不是Bootloader烧录的问题

如果CH340芯片工作正常，而自制的开发板暂时没有烧录Bootloader时，正常的现象应该是这样的：

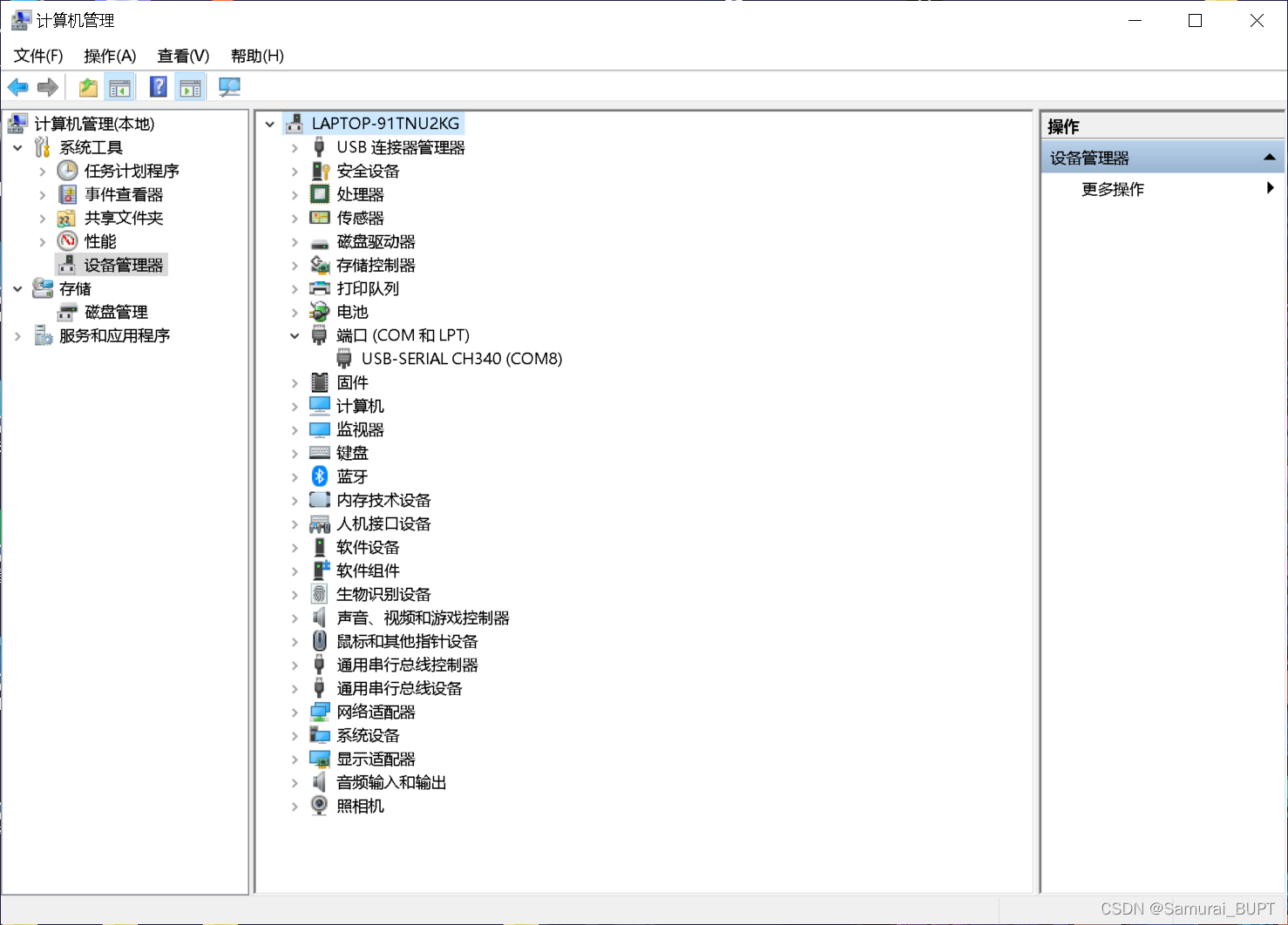

如图，在“端口”栏中可以看到CH340串口可以被正常识别。

但是会卡在上传代码环节。也就是上传进度条卡在99%。 这才是Bootloader没有烧录的正常现象。

1.3 无法识别的问题如何解决？

多半是芯片出了问题。

1.焊接时间过长，导致芯片损坏。（B站搜“拖焊”即可解决，萌新常犯）

2.焊接之前没有处理身上静电，导致静电击穿芯片。常见现象为在焊接过程中听到一声异响而又不知来源，很可能是芯片已经被击穿了。（建议动工之前先去洗手）

3.虚焊，导致芯片未能正常进行通信。建议检查芯片的几个引脚焊接完整性。

4.芯片本身有问题，建议多焊几块板子。如果仍然有问题，建议重新购买CH340芯片。近期有很多CH340盗版芯片，他卖给你，你不用还不是看不出来，不知道。这里笔者不进行任何淘宝店家推荐，唯一的忠告是 别贪便宜货。（附：Atmega3287P-AU的市场价在20-30/pcs元之间波动，CH340C的价格在7-15元/pcs之间波动）

5.检查电路连接是否有问题：

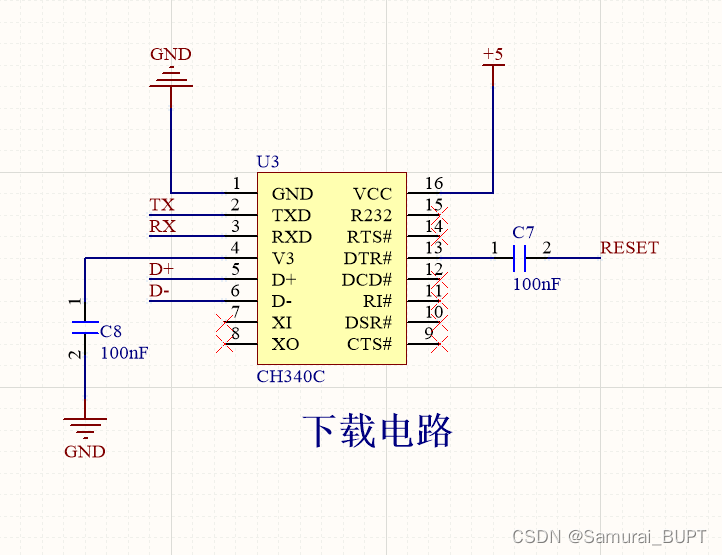

这是CH340C的原理图 。

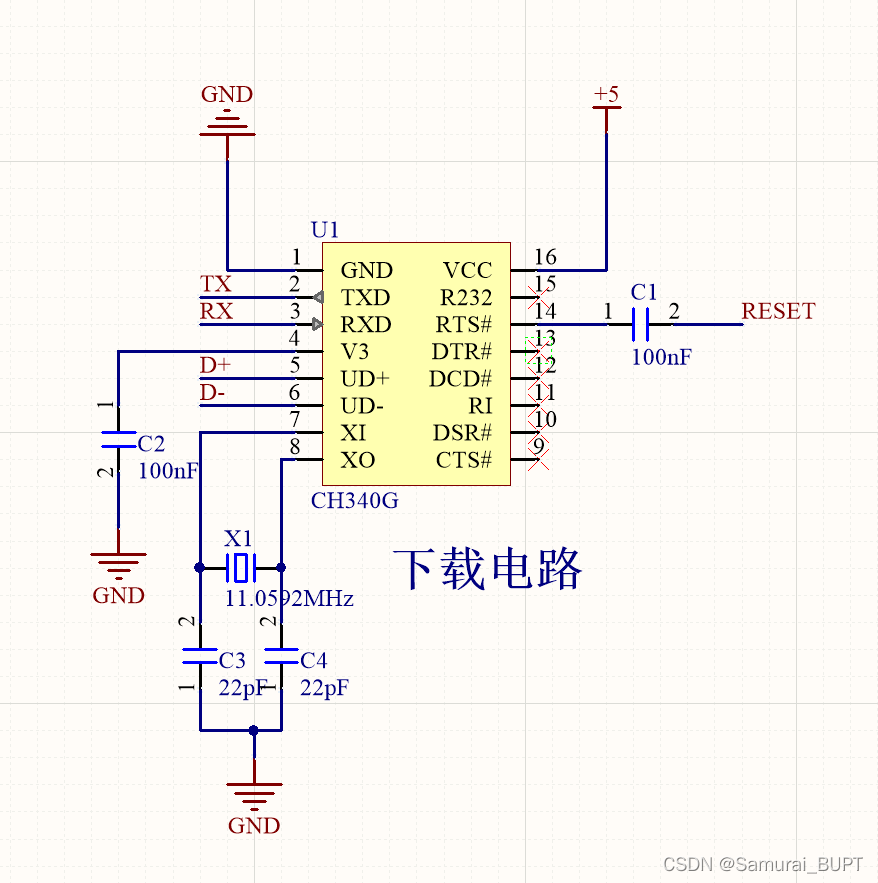

这是CH340G的原理图。 （注意换接RTS#、外接晶振的区别。）

以及：检查RX、TX有无反接

RX：Receiver    RX（CH340）->TX(Atmega328P-AU)

TX：Transfer     TX（CH340）->RX(Atmega328P-AU)

6.（CH340G）检查晶振是否起振：万用表一根接GND，一根接晶振的两极，测出来应该是一边1.67V，一边0.7V-1.2V，属于成功起振。（一边与另一边相差1-2V左右，具体电压大小因个人手中的元器件不同而略有偏差）

2.Bootloader烧录失败

烧录教程：Arduino Nano开发板 - 立创EDA开源硬件平台

1.检查接触问题：焊接完整性、跳线是否接好？

虚焊有可能在芯片的各个引脚、USB接口的引脚、CH340与Atmega328P的连接引脚等地方，重点检查以上三个部分的焊接情况。

跳线有可能是仅仅插在面包板上但没有与焊盘接触。

如果接触不良，请不要直接用手握跳线以强行保证接触情况！ 单片机的5V电压对人体没影响，这么说是因为人的手去直接握跳线，手抖可能导致整个自制开发板时而通电时而断电，也可能导致整个开发板短路而对芯片进行损坏。

2.芯片问题

见上（1.3.4）如今假芯片层出不穷，笔者买到过假的CH340，也买到过假的Atmega328P-AU，银子大笔大笔地浪费了。买之前一定要多方面考察完整再进行购买！

其次也有可能是接触时间太长芯片被烫烂了。建议不要超过400°C，否则PCB板和芯片都受不了。

本人是385°C刀头，每次接触不超过5s。芯片拖焊完事，多的焊锡蹭蹭，如果一直蹭不掉就让芯片冷却一会再进行操作。

3.无法上电

具体现象是：接上USB插头，电脑没动静。

这个一般是USB接口背后几根引脚的焊接问题，要不就是芯片的焊接问题。

如果不是焊接问题就是芯片本身问题，见上：芯片自身质量问题或者人为损坏。
